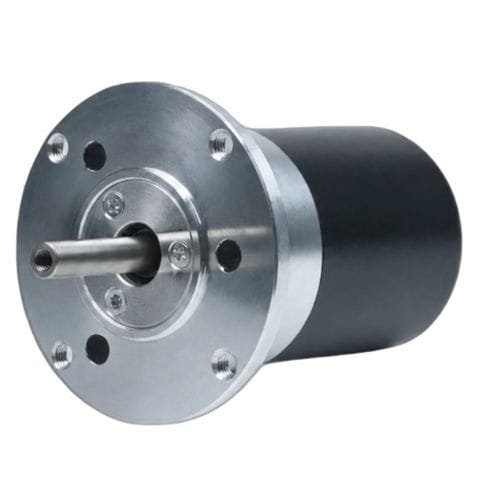

Двигатель DC CW57BLMA74-100L2110-00

трехфазовый3-фазныйBLDC

Обзор
CW57BLMA74-100L2110-00 — это 57mm (NEMA 23) 3‑фазный бесщеточный DC‑мотор мощностью 100W при 24VDC (±10%) и скоростью до 11000 RPM. Разработан для промышленной автоматизации, робототехники и прецизионного управления движением, обеспечивает компактную интеграцию и высокоскоростную работу.

Ключевые характеристики

• Номинальная мощность 100W
• Питание 24VDC ±10%
• Номинальный момент 86 mN·m при 11000 RPM
• Размер корпуса 57mm (NEMA 23)
• 3‑фазная бесщеточная конструкция для плавной работы

Краткая сводка
Номинальная мощность | 100W
Номинальное напряжение | 24VDC ±10%
Номинальная скорость | 11000RPM
Номинальный момент | 86 mN·m
Номинальный ток | 5A
Размер корпуса | 57mm (NEMA 23)

Технический паспорт
CW57BLMA74-100L2110-00

Электрические характеристики
Параметр | Значение
Число полюсов | 3
Фазы | 3
Номинальное напряжение | 24VDC ±10%
Номинальная мощность | 100W
Номинальная скорость | 11000RPM
Номинальный момент | 86 mN·m
Номинальный ток | 5A
Сопротивление обмоток | 0.087 ±5% Ω при 20°C
Индуктивность обмоток | 0.08 ±10% mH
Сопротивление изоляции | 100 MΩ при 500 VDC
Класс изоляции | B (130°C)
Метод управления | Регулирование скорости
Размер корпуса | 57mm (NEMA 23)
Номер детали | CW57BLMA74-100L2110-00

Механика и характеристики
Механические чертежи и кривая «момент‑скорость» для серии 57mm BLDC предоставлены для облегчения интеграции и оценки производительности.

Технические характеристики

• Модель / Номер детали: CW57BLMA74-100L2110-00
• Размер корпуса: 57mm (NEMA 23)
• Номинальная мощность: 100W
• Номинальное напряжение: 24VDC ±10%
• Номинальная скорость: 11000 RPM
• Номинальный момент: 86 mN·m
• Номинальный ток: 5 A
• Число полюсов: 3
• Фазы: 3
• Сопротивление обмоток: 0.087 ±5% Ω при 20°C
• Индуктивность обмоток: 0.08 ±10% mH
• Сопротивление изоляции: 100 MΩ при 500 VDC
• Класс изоляции: B (130°C)
• Метод управления: Регулирование скорости
