Двигатель DC CW57BLMA94-167L240-01
3-фазныйBLDC24 В

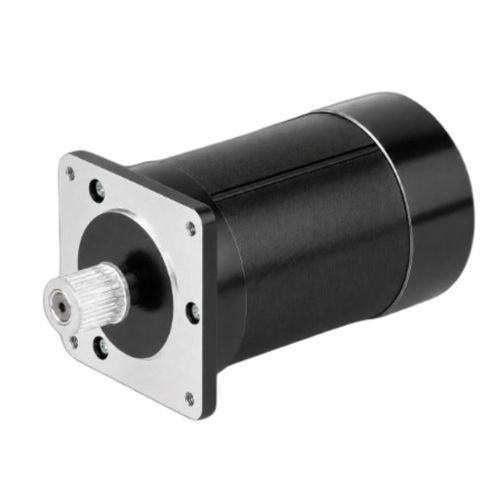

Двигатель DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-фазный / BLDC / 24 В
Двигатель DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-фазный / BLDC / 24 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, BLDC
Напряжение
24 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Другие характеристики
высокоточный
Мощность

0,17 kW
(0,23 hp)

Интенсивность

9,5 A

Момент

МИН.: 0,4 Nm
(0,295025 ft.lb)

МАКС.: 0,8 Nm
(0,59005 ft.lb)

Скорость вращения

МИН.: 4 000 rpm
(25 132,7412 rad.min-1)

МАКС.: 4 500 rpm
(28 274,3339 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Общее описание
CW57BLMA94-167L240-01 — это 57 мм (NEMA 23) 3‑фазный бесщеточный DC‑двигатель для промышленной автоматизации, робототехники и прецизионного управления движением. Номинальная мощность 167 W, питание 24 ±10% VDC, номинальная скорость 4000 об/мин, номинальный крутящий момент 0,4 Н·м.

Ключевые характеристики
  • Номинальная мощность: 167 W
  • Питание: 24 ±10% VDC
  • Номинальный момент: 0,4 Н·м при 4000 об/мин
  • Размер фланца: 57 мм (NEMA 23)
  • 3‑фазная бесщеточная конструкция для управляемого движения

Сводные данные
  • Номинальная мощность: 167 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 4000 об/мин
  • Номинальный момент: 0,4 Н·м
  • Номинальный ток: 9,5 A
  • Размер фланца: 57 мм (NEMA 23)

Электрические характеристики
  • Число полюсов: 4
  • Фазы: 3
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная мощность: 167 W
  • Номинальная скорость: 4000 об/мин
  • Номинальный момент: 0,4 Н·м
  • Номинальный ток: 9,5 A
  • Макс. скорость: 4500 об/мин
  • Макс. момент: 0,8 Н·м
  • Константа напряжения: 3,4 ±5% V/kRPM
  • Сопротивление фазы: 0,15 ±5% Ω (20°C)
  • Индуктивность фазы: 0,35 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130°C)
  • Вес: 1 kg
  • Размер фланца: 57 мм (NEMA 23)
  • Артикул: CW57BLMA94-167L240-01

Дополнительные материалы на странице
Доступны механические чертежи и изображения кривой «крутящий момент‑скорость» для серии BLDC‑двигателей 57 мм.

Технические характеристики
  • Число полюсов: 4
  • Фазы: 3
  • Номинальная мощность: 167 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 4000 об/мин
  • Номинальный момент: 0,4 Н·м
  • Номинальный ток: 9,5 A
  • Макс. скорость: 4500 об/мин
  • Макс. момент: 0,8 Н·м
  • Константа напряжения: 3,4 ±5% V/kRPM
  • Сопротивление фазы: 0,15 ±5% Ω (20°C)
  • Индуктивность фазы: 0,35 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130°C)
  • Вес: 1 kg
  • Размер фланца: 57 мм (NEMA 23)
  • Артикул: CW57BLMA94-167L240-01
