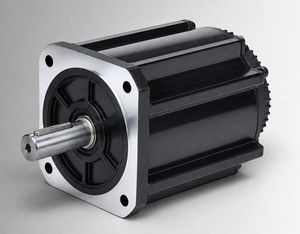

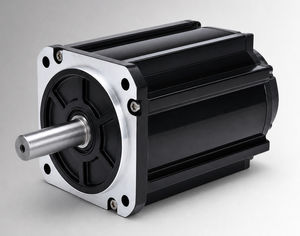

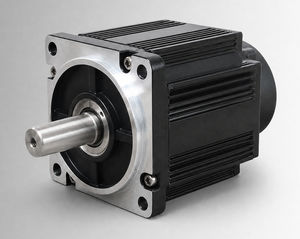

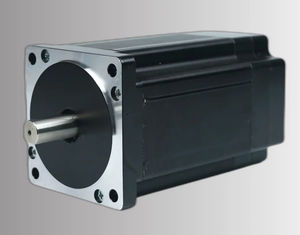

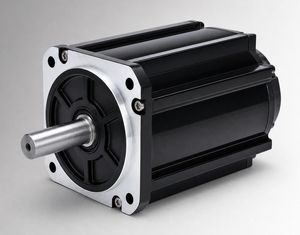

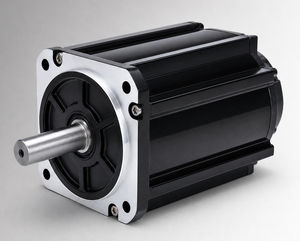

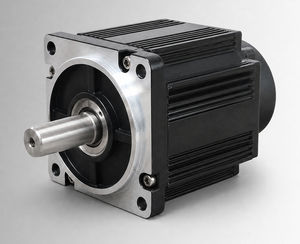

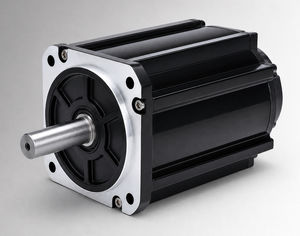

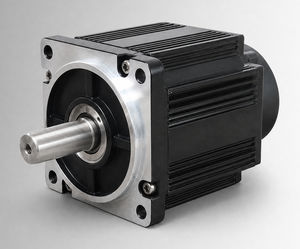

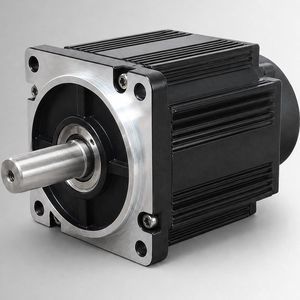

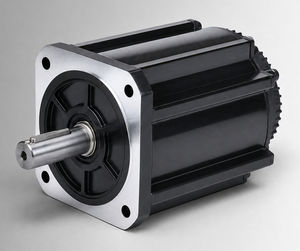

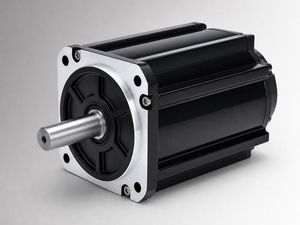

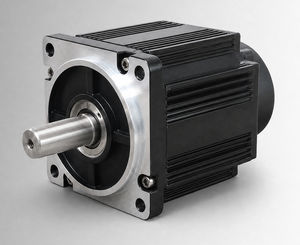

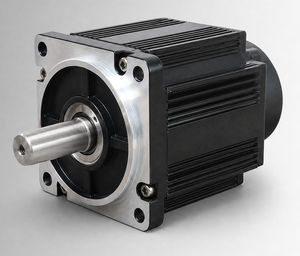

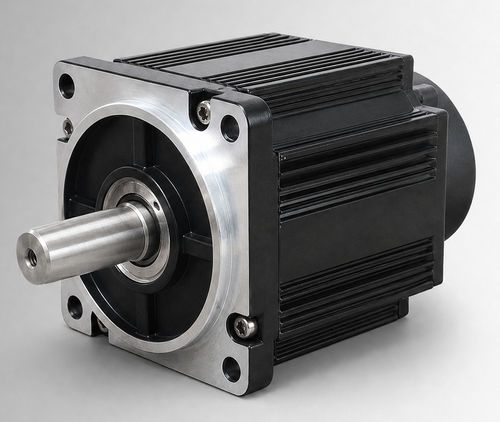

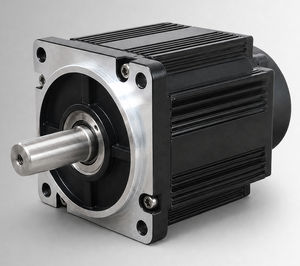

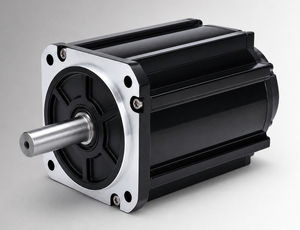

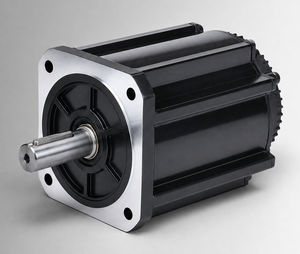

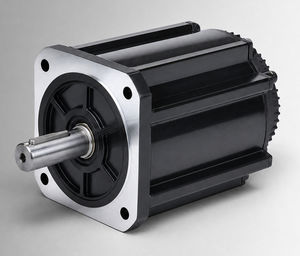

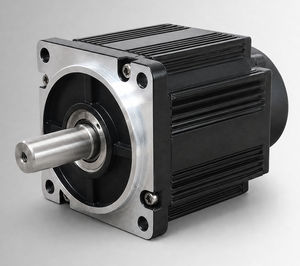

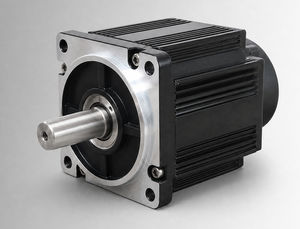

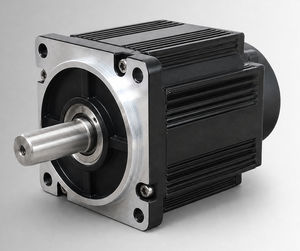

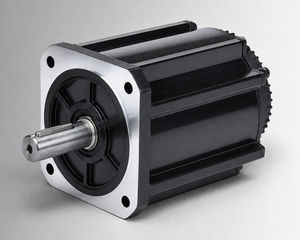

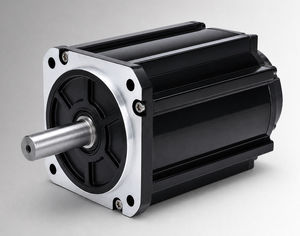

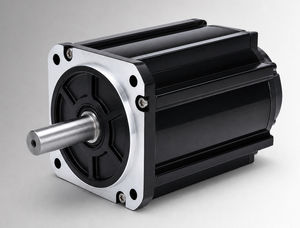

Бесщеточный двигатель CW110BLBT-05030-L6-H

DCс постоянным токомBLDC

Обзор
CW110BLBT-05030-L6-H — 110 мм высокомощный бесщёточный двигатель постоянного тока (BLDC) с номиналом 1550 Вт при 96 VDC, обеспечивающий 5 Н·м при 3000 об/мин. Предназначен для оценки OEM и интеграции в систему: электромеханические гидравлические насосные приводы, мобильные рабочие функции и замена щёточных DC‑двигателей. Также применим для компактного промышленного оборудования и вспомогательных приводов при подтверждённой совместимости электрики, механики и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность: 1550 Вт
• Номинальное напряжение: 96 VDC
• Номинальный момент: 5 Н·м @ 3000 об/мин
• Номинальный ток: 19 ±10% Arms

Технический паспорт и документы
Технический паспорт доступен для модели CW110BLBT-05030-L6-H (скачать PDF на странице товара).

Визуальные материалы
Предоставлены механический чертёж (стандартная конструкция 110 мм) и характеристики «момент‑скорость» для оценки установки и рабочих характеристик.

Электрические и механические спецификации
Номинальная мощность: 1550 Вт
Номинальное напряжение: 96 VDC
Номинальный момент: 5 Н·м
Номинальная скорость: 3000 об/мин
Номинальный ток: 19 ±10% Arms
Размер рамки: 110 мм
Коэффициент момента: 0.25 ±10% N·m/A
Инерция ротора: 7.7 ±10% kg·m² × 10⁻⁴
Обратная ЭДС: 15.6 ±10% V/krpm
Индуктивность линии: 0.16 ±10% mH
Сопротивление линии: 0.024 ±10% Ω
Длина корпуса (L): 126 мм
Длина корпуса с тормозом (LB): 171 мм
Вес: 4.14 / 6.25 кг
Обратная связь (опция): магнитный датчик Холла / Холл + 2500‑линейный инкрементный энкодер
Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
Условия эксплуатации: -20 до 40 °C (опция -40 до 40 °C); влажность 20–80% RH (без конденсации); высота < 1000 м (понижение при превышении диапазона)
Класс защиты: IP54 (IP65 опционально)
Артикул: CW110BLBT-05030-L6-H

Применение

• Электро‑гидравлические насосные приводы
• Мобильные рабочие функции
• Модернизация щёточных DC‑двигателей
• Компактное промышленное оборудование и вспомогательные приводы (при проверке совместимости)

Технические характеристики

• Номинальная мощность: 1550 Вт
• Номинальное напряжение: 96 VDC
• Номинальный момент: 5 Н·м
• Номинальная скорость: 3000 об/мин
• Номинальный ток: 19 ±10% Arms
• Размер рамки: 110 мм
• Коэффициент момента: 0.25 ±10% N·m/A
• Инерция ротора: 7.7 ±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 15.6 ±10% V/krpm
• Индуктивность линии: 0.16 ±10% mH
• Сопротивление линии: 0.024 ±10% Ω
• Длина корпуса (L): 126 мм
• Длина корпуса с тормозом (LB): 171 мм
• Вес: 4.14 / 6.25 кг
• Обратная связь (опция): магнитный Холл / Холл + 2500‑линейный инкрементный энкодер
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Условия эксплуатации: -20 до 40 °C (опция -40 до 40 °C); влажность 20–80% RH; высота < 1000 м
• Класс защиты: IP54 (IP65 опционально)
• Артикул: CW110BLBT-05030-L6-H
