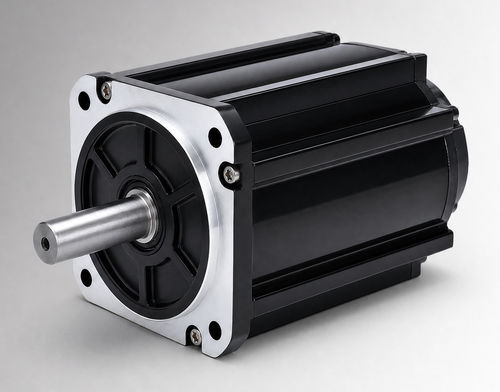

Бесщеточный двигатель CW130BLBT-15025-L3-H

BLDC48 Вс тормозом

Обзор продукта
CW130BLBT-15025-L3-H — бесщеточный постоянного тока (BLDC) мотор с рамой 130 мм, номинальная мощность 3800 W, 48 VDC, номинальный момент 15 N·m при 2500 об/мин. Разработан для оценок OEM и интеграции в систему; подходит для привода электро-гидравлических насосов, исполнительных механизмов мобильной техники и модернизации с коллекторных двигателей; может использоваться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении параметров системы (напряжение, нагрузка, режим работы, условия установки).

Ключевые характеристики

• Номинальная мощность: 3800 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 15 N·m при 2500 об/мин
• Номинальный ток: 94±10% Arms
• Размер корпуса: 130 мм; длина корпуса 166 мм (221 мм с тормозом)
• Степень защиты: IP54 стандарт (IP65 опция)

Электрические и механические характеристики
Номинальная мощность: 3800 W
Номинальное напряжение: 48 VDC
Номинальный момент: 15 N·m
Номинальная скорость: 2500 rpm
Номинальный ток: 94±10% Arms
Размер корпуса: 130 мм
Коэффициент крутящего момента: 0,16±10% N·m/A
Инерция ротора: 17±10% ×10⁻⁴ kg·m²
Обратная ЭДС (Back EMF): 9,6±10% V/krpm
Индуктивность / Сопротивление линии: не указаны; допуск ±10%
Длина корпуса (L): 166 мм
Длина корпуса с тормозом (LB): 221 мм
Вес: 11 / 12,8 kg (в зависимости от варианта)
Варианты обратной связи: магнитный Hall; Hall + инкрементальный энкодер 2500 линий (опция)
Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
Рабочая среда: -20 до 40°C (опционально -40 до 40°C); 20–80% RH без конденсации; высота < 1000 м (понижение мощности при выходе за пределы)
Класс защиты: IP54 (IP65 опция)
Артикул: CW130BLBT-15025-L3-H

Механические чертежи и связанные изображения

• Механический чертеж — стандартная конструкция 130 мм
• Механический чертеж — конструкция 130 мм с вентилятором
• График «крутящий момент — скорость» (изображение)

Технические характеристики

• Модель / Артикул: CW130BLBT-15025-L3-H
• Размер корпуса: 130 мм
• Номинальная мощность: 3800 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 15 N·m при 2500 об/мин
• Номинальная скорость: 2500 rpm
• Номинальный ток: 94±10% Arms
• Коэффициент крутящего момента: 0,16±10% N·m/A
• Инерция ротора: 17±10% ×10⁻⁴ kg·m²
• Back EMF: 9,6±10% V/krpm
• Длина корпуса: 166 мм (221 мм с тормозом)
• Вес: 11 / 12,8 kg
• Класс защиты: IP54 (IP65 опция)
• Варианты обратной связи: магнитный Hall; Hall + инкрементальный энкодер 2500 линий (опция)
• Изоляция & диэлектрик: DC 500 V >20 MΩ (класс F); 800 VAC / 1 s / 5 mA
• Условия эксплуатации: -20 до 40°C (опционально -40 до 40°C); 20–80% RH без конденсации; высота < 1000 м
