Двигатель DC CW130BLBT-15020-L9-H
бесщеточныйBLDC144 В

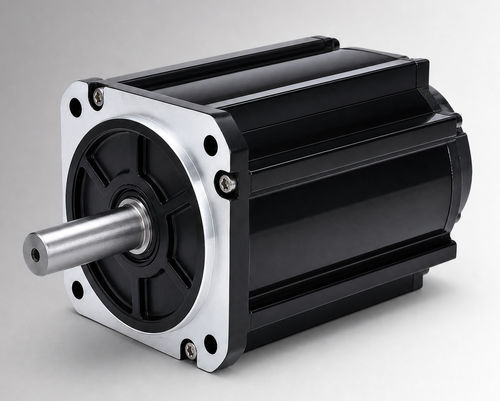

Двигатель DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - бесщеточный / BLDC / 144 В
Двигатель DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - бесщеточный / BLDC / 144 В
Двигатель DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - бесщеточный / BLDC / 144 В - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, бесщеточный, BLDC
Напряжение
144 В
Конструкция
с тормозом, компактный
Степень защиты
IP54, IP65
Охлаждение
с охлаждением с помощью труб
Применение
для использования в гидравлике, для электрических мотодвигателей
Другие характеристики
высокая мощность
Мощность

3,15 kW
(4,28 hp)

Интенсивность

МИН.: 24,3 A

МАКС.: 29,7 A

Момент

15 Nm
(11,063432 ft.lb)

Скорость вращения

2 000 rpm
(12 566,3706 rad.min-1)

Диаметр

130 mm
(5,12 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 40 °C
(104 °F)

Описание

Обзор продукта
CW130BLBT-15020-L9-H — бесколлекторный двигатель постоянного тока с корпусом 130 мм, номинальная мощность 3150 Вт, номинальное напряжение 144 VDC. Предназначен для оценки OEM и интеграции в систему для электроводопневматических/электро-гидравлических насосных приводов, мобильных рабочих функций и проектов по модернизации с коллекторных двигателей; также может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий эксплуатации проекта.

Ключевые характеристики
  • Номинальная мощность: 3150 Вт
  • Номинальное напряжение: 144 VDC
  • Номинальный крутящий момент: 15 N·m при 2000 rpm
  • Номинальный ток: 27±10% Arms


Краткие спецификации (сводка)
Номинальная мощность: 3150 Вт
Номинальное напряжение: 144 VDC
Номинальный момент: 15 N·m
Номинальная скорость: 2000 rpm
Номинальный ток: 27±10% Arms
Размер корпуса: 130 мм

Механические чертежи и графики
Механический чертеж — доступна стандартная конструкция 130 мм
Механический чертеж — доступна конструкция 130 мм с вентиляторным охлаждением
Доступна характеристика «крутящий момент — скорость»

Технические характеристики
  • Номинальная мощность: 3150 Вт
  • Номинальное напряжение: 144 VDC
  • Номинальный крутящий момент: 15 N·m
  • Номинальная скорость: 2000 rpm
  • Номинальный ток: 27±10% Arms
  • Размер корпуса: 130 мм
  • Коэффициент крутящего момента: 0,54±10% N·m/A
  • Инерция ротора: 17±10% kg·m² × 10⁻⁴
  • Обратная ЭДС (Back EMF): 34±10% V/krpm
  • Индуктивность линии: не указана; допуск ±10%
  • Сопротивление линии: не указано; допуск ±10%
  • Длина корпуса (L): 166 мм
  • Длина корпуса с тормозом (LB): 221 мм
  • Масса: 11 / 12,8 кг (без / с тормозом)
  • Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционно)
  • Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
  • Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
  • Рабочая среда: температура -20 до 40 °C (опция -40 до 40 °C); влажность 20% до 80% RH (без конденсата); высота ниже 1000 м (понижение мощности при превышении указанных температуры или высоты)
  • Класс защиты: IP54 (IP65 опционально)
  • Номер детали: CW130BLBT-15020-L9-H
