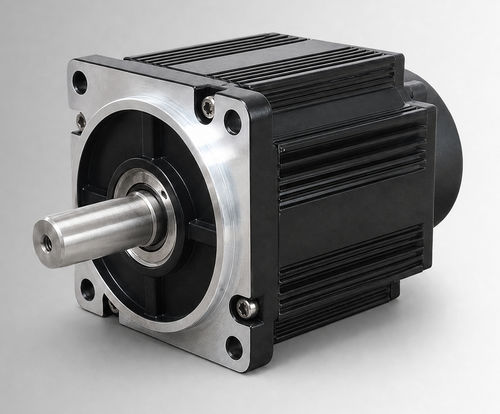

Бесщеточный двигатель CW110BLBT-03630-L1-H

DCBLDC24 В

Обзор продукта
CW110BLBT-03630-L1-H — бесщёточный двигатель постоянного тока (BLDC) с рамой 110 мм, номинальная мощность 1100 Вт, 24 VDC, номинальный момент 3,6 Н·м при 3000 об/мин. Разработан для оценки OEM и системной интеграции в таких областях, как приводы электро-гидравлических насосов, мобильные исполнительные функции и модернизация с щёточных двигателей. Подходит для компактного промышленного оборудования и вспомогательных приводов при подтверждении электрических, механических и эксплуатационных условий проекта.

Ключевые характеристики

• Номинальная мощность: 1100 Вт
• Номинальное напряжение: 24 VDC
• Номинальный момент: 3,6 Н·м @ 3000 об/мин
• Номинальный ток: 53±10% Arms
• Размер рамы: 110 мм; длина корпуса (L): 126 мм; длина с тормозом (LB): 171 мм
• Масса: 4,14 кг (стандарт) / 6,25 кг (с опциями)
• Класс защиты: IP54 (IP65 опционально)
• Варианты обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опция)
• Номер детали: CW110BLBT-03630-L1-H

Краткие характеристики
Номинальная мощность: 1100 Вт
Номинальное напряжение: 24 VDC
Номинальный момент: 3,6 Н·м
Номинальная скорость: 3000 об/мин
Номинальный ток: 53±10% Arms
Размер рамы: 110 мм

Электрические и механические характеристики

• Постоянная момента: 0,06±10% N·m/A
• Инерция ротора: 7,7±10% ×10⁻⁴ kg·m²
• Обратная ЭДС (Back EMF): 4,08±10% V/krpm
• Индуктивность / сопротивление линии: не указаны; допуск ±10%
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA

Механические чертежи и характеристики
Доступен механический чертёж для стандартной конструкции 110 мм. Для конфигурации CW110BLBT-03630-L1-H предоставлены кривые «момент–скорость» и графики производительности для поддержки расчёта и настройки контроллера.

Применение и примечания по установке

• Типичные применения: приводы электро-гидравлических насосов, исполнительные механизмы мобильной техники, компактные промышленные машины, вспомогательные приводы и проекты модернизации с щёточных DC-двигателей
• Условия эксплуатации: температура -20 до 40 °C (опция -40 до 40 °C); влажность 20%–80% RH без конденсата; высота до 1000 м (при превышении высоты/температуры — снижение мощности)
• Опции: защита IP65, варианты с тормозом, энкодерное обратное давление — указывать при заказе
• При интеграции подтвердите электрический интерфейс, монтаж и режим работы
