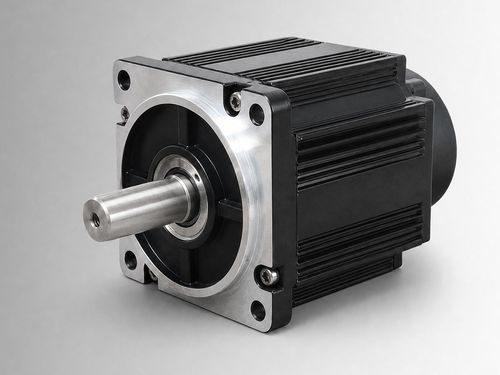

Двигатель BLDC CW110BLBT-07530-L3-H

48 Вс тормозомIP65

Описание продукта
CW110BLBT-07530-L3-H — это бесщёточный постоянный двигатель (BLDC) с рамой 110 мм, номинальной мощностью 2350 W, 48 VDC и номинальным моментом 7,5 N·m при 3000 об/мин. Предназначен для оценки OEM и системной интеграции в электром гидравлических приводах, мобильных рабочих функциях и проектах модернизации с щёточных двигателей. Может использоваться в компактном промышленном оборудовании и вспомогательных приводах после проверки напряжения, нагрузки, режима работы и интерфейса установки.

Ключевые показатели

• Номинальная мощность: 2350 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 7,5 N·m @ 3000 об/мин
• Номинальный ток: 59 ±10% Arms

Краткие характеристики

• Размер рамы: 110 мм
• Номинальная скорость: 3000 об/мин
• Постоянная момента: 0,128 ±10% N·m/A
• Инерция ротора: 10,9 ±10% ×10⁻⁴ kg·m²
• Обратная ЭДС: 7,7 ±10% V/krpm
• Длина корпуса (L): 156 мм; с тормозом (LB): 193 мм
• Вес: 6,36 / 8,47 кг

Электрические и механические характеристики
Номинальная мощность: 2350 W
Номинальное напряжение: 48 VDC
Номинальный момент: 7,5 N·m
Номинальная скорость: 3000 об/мин
Номинальный ток: 59 ±10% Arms
Размер рамы: 110 мм
Постоянная момента: 0,128 ±10% N·m/A
Инерция ротора: 10,9 ±10% ×10⁻⁴ kg·m²
Обратная ЭДС: 7,7 ±10% V/krpm
Индуктивность линии: не указана; допуск ±10%
Сопротивление линии: не указано; допуск ±10%
Длина корпуса (L): 156 мм
Длина корпуса с тормозом (LB): 193 мм
Вес: 6,36 / 8,47 кг
Элемент обратной связи (опция): магнитный Холл или Холл + инкрементальный энкодер 2500 линий
Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
Рабочая температура: -20 до 40°C (опционально -40 до 40°C)
Влажность: 20%–80% RH (без конденсации)
Высота над уровнем моря: рекомендуется ниже 1000 м (при превышении требуется снижение режимов)
Класс защиты: IP54 (IP65 опционально)
Номер детали: CW110BLBT-07530-L3-H

Применение и интеграция
Предназначен для оценки и интеграции OEM-производителями и системными интеграторами в электром гидравлические приводы, мобильные приводы, вспомогательные механизмы и при модернизации щёточных двигателей. Перед серийным применением проверьте электрические интерфейсы, тепловой режим и механическое крепление.

Опции и соответствие
Опции: герметизация IP65, Холл + инкрементальный энкодер 2500 линий, расширенный режим низких температур. Соответствует указанным требованиям по изоляции и диэлектрике; подтвердите проектно-специфические требования по окружающей среде и ЭМС перед внедрением.
