Двигатель DC CW57BLMA54-100L2100-04
3-фазныйбесщеточныйBLDC

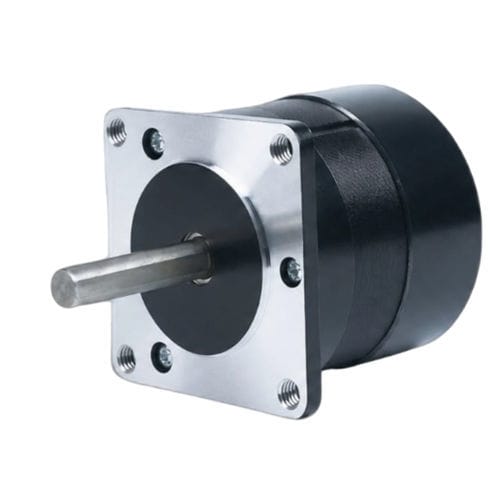

Двигатель DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3-фазный / бесщеточный / BLDC
Двигатель DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3-фазный / бесщеточный / BLDC
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, бесщеточный, BLDC
Напряжение
24 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Применение
для промышленного применения, для робототехники
Мощность

0,1 kW
(0,14 hp)

Интенсивность

10 A

Момент

МАКС.: 0,19 Nm
(0,140137 ft.lb)

МИН.: 0,096 Nm
(0,070806 ft.lb)

Скорость вращения

МАКС.: 15 000 rpm
(94 247,7796 rad.min-1)

МИН.: 10 000 rpm
(62 831,8531 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA54-100L2100-04 — 57 мм (NEMA 23) 3‑фазный бесщеточный DC‑двигатель с номинальной мощностью 100 Вт, питанием 24 ±10% VDC и номинальной скоростью 10000 об/мин. Предназначен для промышленной автоматизации, робототехники и точного управления движением, где важны компактность и предсказуемые характеристики.

Ключевые особенности
  • Номинальная мощность: 100 Вт
  • Питающее напряжение: 24 ±10% VDC
  • Номинальный момент: 0,096 N·m при 10000 об/мин
  • Размер корпуса: 57 мм (NEMA 23)
  • 3‑фазная бесщеточная схема для плавного и управляемого движения


Краткие данные
Номинальная мощность: 100 Вт
Номинальное напряжение: 24 ±10% VDC
Номинальная скорость: 10000 об/мин
Номинальный момент: 0,096 N·m
Номинальный ток: 10 A
Размер корпуса: 57 мм (NEMA 23)

Электрические характеристики
  • Число полюсов: 4
  • Фазы: 3
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная мощность: 100 Вт
  • Номинальная скорость: 10000 об/мин
  • Номинальный момент: 0,096 N·m
  • Номинальный ток: 10 A
  • Макс. скорость: 15000 об/мин
  • Макс. момент: 0,19 N·m
  • Коэффициент напряжения: 1,5 ±5% Vrms/KRPM
  • Сопротивление линии: 0,19 ±5% Ω (20℃)
  • Индуктивность линии: 0,22 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130℃)
  • Вес: 0,8 kg


Механика и характеристики
Предоставляются механические чертежи и характеристическая кривая «крутящий момент‑скорость» для серии 57 мм BLDC; модель‑специфические размеры и данные производительности для CW57BLMA54-100L2100-04 помогут при интеграции и проектировании систем.

Характеристики / технические спецификации
  • Модель / Номер детали: CW57BLMA54-100L2100-04
  • Серия: 57BLMA Series
  • Размер корпуса: 57 мм (NEMA 23)
  • Номинальная мощность: 100 Вт
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 10000 об/мин (номинал)
  • Макс. скорость: 15000 об/мин
  • Номинальный момент: 0,096 N·m
  • Макс. момент: 0,19 N·m
  • Номинальный ток: 10 A
  • Фазы: 3 (3‑фазный бесщеточный)
  • Число полюсов: 4
  • Коэффициент напряжения: 1,5 ±5% Vrms/KRPM
  • Сопротивление линии: 0,19 ±5% Ω (20℃)
  • Индуктивность линии: 0,22 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130℃)
  • Вес: 0,8 kg
Более подробная информация на сайте NEOTON MOTOR
