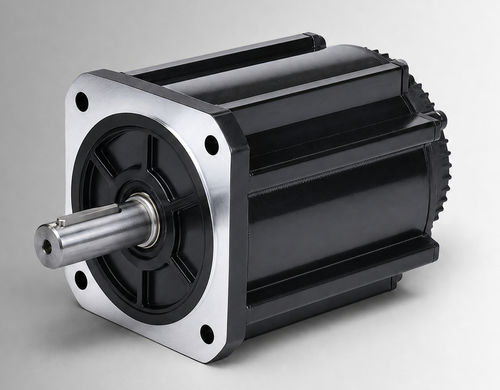

Двигатель DC CW180BLBT-28020-L9-H

бесщеточный144 Вкомпактный

Обзор продукта
CW180BLBT-28020-L9-H — бесщёточный двигатель постоянного тока с рамой 180 мм, номинальная мощность 5800 W, 144VDC, номинальный крутящий момент 28 N·m, 2000 rpm. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по замене щёточных двигателей, а также может быть рассмотрен для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, цикла работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые особенности

• Номинальная мощность: 5800 W
• Номинальное напряжение: 144VDC
• Номинальный момент: 28 N·m @ 2000 rpm
• Номинальный ток: 50±10% Arms

Краткие характеристики

• Номинальная мощность: 5800 W
• Номинальное напряжение: 144VDC
• Номинальный момент: 28 N·m
• Номинальная скорость: 2000 rpm
• Номинальный ток: 50±10% Arms
• Размер рамы: 180 mm

Электрические и механические характеристики
Номинальная мощность — 5800 W
Номинальное напряжение — 144VDC
Номинальный момент — 28 N·m
Номинальная скорость — 2000 rpm
Номинальный ток — 50±10% Arms
Размер рамы — 180 mm
Постоянная момента — 0,56±10% N·m/A
Инерция ротора — 122±10% kg·m² × 10⁻⁴
Обратная ЭДС — 34±10% V/krpm
Индуктивность линии — Не указано; допуск ±10%
Сопротивление линии — Не указано; допуск ±10%
Длина корпуса (L) — 264 mm
Длина корпуса с тормозом (LB) — 319 mm
Масса — 32/34 kg
Элемент обратной связи (опция) — Магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции — DC500V, >20 MΩ (класс F)
Диэлектрическая прочность — 800VAC/1s/5mA
Рабочая среда — Температура: -20 до 40°C (опционально -40 до 40°C); Влажность: 20% до 80% RH (без конденсации); высота ниже 1000 m (снижение характеристик при превышении указанных диапазонов температуры или высоты)
Класс защиты — IP54 (IP65 опционально)
Номер детали — CW180BLBT-28020-L9-H

Механические чертежи и характеристики

• Механический чертёж — стандартная конструкция 180 mm
• Механический чертёж — конструкция 180 mm с вентиляторным охлаждением
• Характеристики «крутящий момент-скорость»

Технические характеристики

• Модель/Серия: Серия 180BLBT
• Номер детали: CW180BLBT-28020-L9-H
• Номинальная мощность: 5800 W
• Номинальное напряжение: 144VDC
• Номинальный момент: 28 N·m @ 2000 rpm
• Номинальная скорость: 2000 rpm
• Номинальный ток: 50±10% Arms
• Размер рамы: 180 mm
• Постоянная момента: 0,56±10% N·m/A
• Инерция ротора: 122±10% kg·m² × 10⁻⁴
• Back EMF: 34±10% V/krpm
• Длина корпуса (L): 264 mm; с тормозом (LB): 319 mm
• Масса: 32/34 kg
• Опции обратной связи: Магнитный Холл или Холл + инкрементальный энкодер 2500 линий
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Температурный диапазон эксплуатации: -20 до 40°C (опционально -40 до 40°C)
• Влажность: 20% до 80% RH (без конденсации)
• Класс защиты: IP54 (IP65 опционально)
