Двигатель DC CW57BLMA54-100L2100-02
3-фазныйBLDC240 В

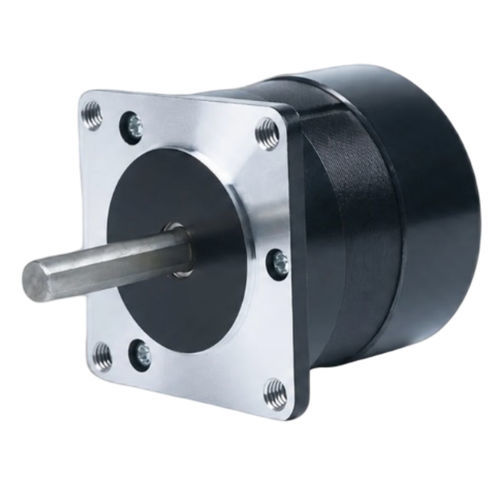

Двигатель DC - CW57BLMA54-100L2100-02 - NEOTON MOTOR - 3-фазный / BLDC / 240 В
Двигатель DC - CW57BLMA54-100L2100-02 - NEOTON MOTOR - 3-фазный / BLDC / 240 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, BLDC
Напряжение
240 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Применение
для робототехники
Другие характеристики
высокоточный, для робототехники
Мощность

0,1 kW
(0,14 hp)

Интенсивность

10 A

Момент

МАКС.: 0,19 Nm
(0,140137 ft.lb)

МИН.: 0,096 Nm
(0,070806 ft.lb)

Скорость вращения

10 000 rpm, 15 000 rpm
(62 831,8531 rad.min-1, 94 247,7796 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA54-100L2100-02 — это 57 мм (NEMA 23) 3-фазный бесщёточный двигатель постоянного тока, разработанный для промышленной автоматизации, робототехники и точного управления движением. Номинальные параметры: мощность 100 Вт, питание 24 ±10% VDC, номинальная скорость 10000 об/мин, номинальный крутящий момент 0.096 N·m.

Основные характеристики
  • Номинальная мощность: 100 Вт
  • Питание: 24 ±10% VDC
  • Номинальный момент: 0.096 N·m при 10000 об/мин
  • Габарит: 57 мм (NEMA 23)
  • 3-фазная бесщёточная конструкция для плавной работы

Краткие характеристики
  • Номинальная мощность: 100 Вт
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 10000 об/мин
  • Номинальный момент: 0.096 N·m
  • Номинальный ток: 10 A
  • Габарит: 57 мм (NEMA 23)

Электрические характеристики (таблица)
Число полюсов: 4
Фазы: 3
Номинальное напряжение: 24 ±10% VDC
Номинальная мощность: 100 W
Номинальная скорость: 10000 об/мин
Номинальный момент: 0.096 N·m
Номинальный ток: 10 A
Макс. скорость: 15000 об/мин
Макс. момент: 0.19 N·m
Коэффициент напряжения: 1.5 ±5% Vrms/KRPM
Сопротивление обмоток: 0.3 ±5% Ω (20°C)
Индуктивность обмоток: 0.23 ±10% mH
Сопротивление изоляции: 100MΩ @ 500VDC
Класс изоляции: B (130°C)
Вес: 0.9 kg
Габарит: 57 мм (NEMA 23)
Номер детали: CW57BLMA54-100L2100-02

Механические чертежи и характеристики
Механический чертеж и кривая «крутящий момент — скорость» доступны для этой модели (чертеж показывает крепления и габариты; кривая показывает зависимость крутящего момента от скорости).

Технические характеристики
  • Габарит: 57 мм (NEMA 23)
  • Мощность: 100 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 10000 об/мин
  • Макс. скорость: 15000 об/мин
  • Номинальный момент: 0.096 N·m
  • Макс. момент: 0.19 N·m
  • Номинальный ток: 10 A
  • Число полюсов: 4
  • Фазы: 3
  • Коэффициент напряжения: 1.5 ±5% Vrms/KRPM
  • Сопротивление обмоток: 0.3 ±5% Ω (20°C)
  • Индуктивность обмоток: 0.23 ±10% mH
  • Изоляция: 100 MΩ @ 500 VDC, класс B (130°C)
  • Вес: 0.9 kg
  • Номер детали: CW57BLMA54-100L2100-02
