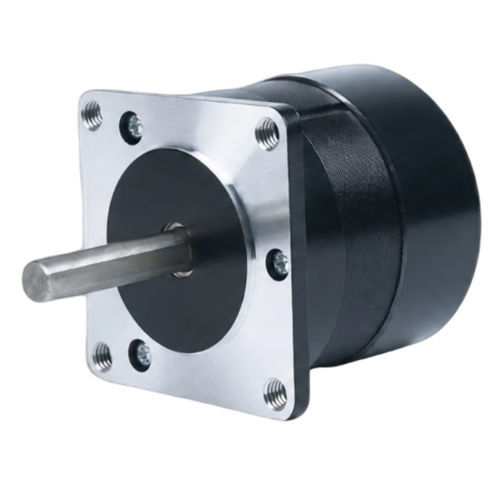

Бесщеточный двигатель CW57BLMA54-105L250-00

DC3-фазный24 В

Обзор продукта
CW57BLMA54-105L250-00 — это 57 мм (NEMA 23) 3‑фазный бесщёточный DC‑двигатель, разработанный для промышленной автоматизации, робототехники и прецизионного управления движением. Номинальная мощность 105 Вт при 24 ±10% VDC, номинальный крутящий момент 0,2 Нм при 5000 об/мин, максимальная скорость 6600 об/мин.

Ключевые характеристики

• Номинальная мощность 105 Вт
• Питание 24 ±10% VDC
• Номинальный момент 0,2 Нм при 5000 об/мин
• Размер корпуса 57 мм (NEMA 23)
• 3‑фазная бесщёточная конструкция для управляемого движения

Электрические характеристики

• Число полюсов — 4
• Фазы — 3
• Номинальное напряжение — 24 ±10% VDC
• Номинальная мощность — 105 Вт
• Номинальная скорость — 5000 об/мин
• Номинальный момент — 0,2 Нм
• Номинальный ток — 6 A
• Макс. скорость — 6600 об/мин
• Макс. момент — 0,4 Нм
• Постоянная напряжения — 2,7 ±5% V/kRPM
• Сопротивление линии — 0,29 ±5% Ω (20°C)
• Индуктивность линии — 0,75 ±10% mH
• Сопротивление изоляции — 50 MΩ (500 VDC)
• Класс изоляции — B (130°C)
• Шум — <50 dB
• Вес — 0,5 kg

Механика и характеристики
Предоставлены механический чертёж и кривая «крутящий момент — скорость» для модели CW57BLMA54-105L250-00 для поддержки монтажа, теплового расчёта и оценки характеристик.

Технические характеристики

• Модель / Номер детали: CW57BLMA54-105L250-00
• Размер корпуса: 57 мм (NEMA 23)
• Тип двигателя: 3‑фазный бесщёточный DC
• Номинальная мощность: 105 Вт
• Номинальное напряжение: 24 ±10% VDC
• Номинальная скорость: 5000 об/мин
• Номинальный момент: 0,2 Нм
• Номинальный ток: 6 A
• Макс. скорость: 6600 об/мин
• Макс. момент: 0,4 Нм
• Постоянная напряжения: 2,7 ±5% V/kRPM
• Сопротивление линии: 0,29 ±5% Ω (20°C)
• Индуктивность линии: 0,75 ±10% mH
• Сопротивление изоляции: 50 MΩ (500 VDC)
• Класс изоляции: B (130°C)
• Шум: <50 dB
• Вес: 0,5 kg
