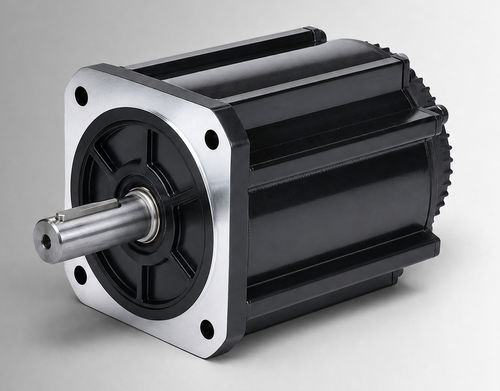

Двигатель BLDC CW180BLBT-48015-L3-H

48 ВIP65IP54

Обзор продукта
CW180BLBT-48015-L3-H — бесщёточный двигатель постоянного тока (BLDC) с картером 180 мм, номинальная мощность 7500 W, 48 VDC, номинальный момент 48 N·m при 1500 rpm. Предназначен для оценки OEM и интеграции в системы для электромеханических гидравлических насосных приводов, мобильных рабочих функций и модернизации с коллекторных двигателей. Также может оцениваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики

• Номинальная мощность: 7500 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 48 N·m при 1500 rpm
• Номинальный ток: 196±10% Arms

Электрические и механические спецификации

• Номинальная мощность: 7500 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 48 N·m
• Номинальная скорость: 1500 rpm
• Номинальный ток: 196±10% Arms
• Размер рамы: 180 mm
• Константа момента: 0.24±10% N·m/A
• Инерция ротора: 150±10% kg·m² × 10⁻⁴
• обратная ЭДС (Back EMF): 14.5±10% V/krpm
• Индуктивность линии: 0.131±10% mH
• Сопротивление линии: 0.012±10% Ω
• Длина корпуса (L): 264 mm
• Длина корпуса с тормозом (LB): 319 mm
• Вес: 32/34 kg
• Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Рабочая среда: температура -20 до 40°C (опция -40 до 40°C); влажность 20%–80% RH (без конденсации); высота <1000 m (понижение характеристик при превышении)
• Класс защиты: IP54 (IP65 опционально)
• Номер детали: CW180BLBT-48015-L3-H

Механические чертежи и характеристики

• Механический чертеж — стандартная конструкция 180 мм
• Механический чертеж — конструкция 180 мм с вентиляторным охлаждением
• Характеристики момент-скорость

Технические характеристики

• Модель / Номер детали: CW180BLBT-48015-L3-H
• Номинальная мощность: 7500 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 48 N·m
• Номинальная скорость: 1500 rpm
• Номинальный ток: 196±10% Arms
• Размер рамы: 180 mm
• Константа момента: 0.24±10% N·m/A
• Инерция ротора: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14.5±10% V/krpm
• Индуктивность линии: 0.131±10% mH
• Сопротивление линии: 0.012±10% Ω
• Длина корпуса (L): 264 mm
• Длина корпуса с тормозом (LB): 319 mm
• Вес: 32/34 kg
• Опции обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Изоляция & диэлектрическая прочность: DC500V >20 MΩ (класс F); 800VAC/1s/5mA
• Диапазон работы: -20 до 40°C (опция -40 до 40°C); 20%–80% RH; высота ниже 1000 m (понижение при превышении)
• Класс защиты: IP54 (IP65 опционально)
