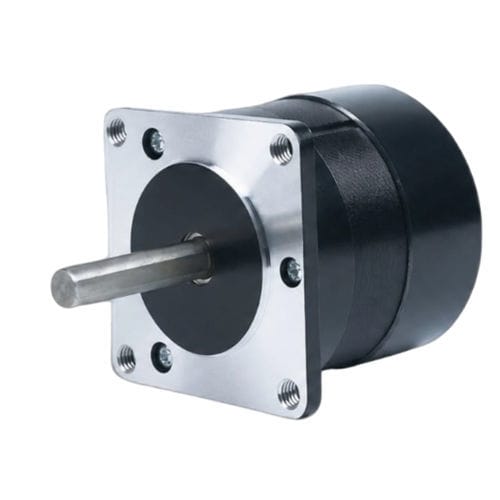

Бесщеточный двигатель CW57BLMA54-100L2100-01

DCтрехфазовый24 В

Обзор продукта
CW57BLMA54-100L2100-01 — это 57 мм (NEMA 23) трёхфазный бесщеточный двигатель постоянного тока, номинальная мощность 100 W при 24 ±10% VDC и номинальной скорости до 10000 об/мин. Предназначен для промышленной автоматизации, робототехники и прецизионного управления движением в компактных установках.

Ключевые характеристики

• Номинальная мощность: 100 W
• Питание: 24 ±10% VDC
• Номинальный момент: 0,096 N·m при 10000 об/мин
• Размер корпуса: 57 мм (NEMA 23)
• Трёхфазная бесщеточная конструкция для плавной, малотехнической работы

Быстрые спецификации
Номинальная мощность: 100 W
Номинальное напряжение: 24 ±10% VDC
Номинальная скорость: 10000 об/мин
Номинальный момент: 0,096 N·m
Номинальный ток: 10 A
Размер корпуса: 57 мм (NEMA 23)
Номер детали: CW57BLMA54-100L2100-01

Электрические характеристики
Полюсов: 4
Фаз: 3
Макс. скорость: 10000 об/мин
Макс. момент: 0,192 N·m
Коэффициент напряжения: 3.08 ±5% V/kRPM
Линейное сопротивление: 0.188 ±5% Ω (20°C)
Линейная индуктивность: 0.23 ±10% mH
Сопротивление изоляции: 100 MΩ @ 500 VDC
Класс изоляции: B (130°C)
Масса: 0.5 kg

Чертежи и характеристики производительности
Доступны механический чертеж и крутильно-скоростная характеристика для CW57BLMA54-100L2100-01 для поддержки интеграции и проектирования системы.

Технические характеристики

• Корпус: 57 мм (NEMA 23)
• Конструкция: трёхфазный бесщеточный ДС
• Номинальная мощность: 100 W
• Номинальное напряжение: 24 ±10% VDC
• Номинальная скорость: 10000 об/мин
• Номинальный момент: 0,096 N·m
• Номинальный ток: 10 A
• Макс. момент: 0,192 N·m
• Коэффициент напряжения: 3.08 ±5% V/kRPM
• Линейное сопротивление: 0.188 ±5% Ω (20°C)
• Линейная индуктивность: 0.23 ±10% mH
• Сопротивление изоляции: 100 MΩ @ 500 VDC
• Класс изоляции: B 130°C
• Полюсов: 4
• Фаз: 3
• Масса: 0.5 kg
• Номер детали: CW57BLMA54-100L2100-01
