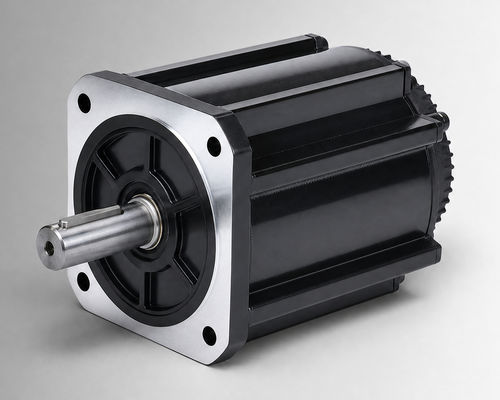

Бесщеточный двигатель CW180BLBT-28020-L5-HDCBLDC72 В
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- DC, бесщеточный, BLDC
- Напряжение
- 72 В
- Конструкция
- компактный
- Степень защиты
- IP54, IP65
- Охлаждение
- с принудительной вентиляцией
- Применение
- для промышленного применения, для использования в гидравлике
- Другие характеристики
- высокая мощность, со встроенным энкодером
- Мощность
5,8 kW
(7,89 hp)- Интенсивность
МИН.: 90 A
МАКС.: 110 A
- Момент
28 Nm
(20,65174 ft.lb)- Скорость вращения
2 000 rpm
(12 566,3706 rad.min-1)- Диаметр
180 mm
(7,09 in)- Рабочая температура
МИН.: -20 °C
(-4 °F)МАКС.: 40 °C
(104 °F)
Описание
Обзор
CW180BLBT-28020-L5-H — бесщеточный DC-мотор с рамой 180 мм, номинальной мощностью 5800 Вт, 72 VDC, номинальным моментом 28 N·m и 2000 об/мин. Предназначен для OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и для модернизации щеточных DC-систем. Может применяться в компактном промышленном оборудовании и вспомогательных приводах после подтверждения параметров напряжения, нагрузки, режима работы, монтажного интерфейса и условий окружающей среды.
Ключевые характеристики
Электрические и механические характеристики (сводка)
Номинальная мощность: 5800 W
Номинальное напряжение: 72VDC
Номинальный момент: 28 N·m
Номинальная скорость: 2000 об/мин
Номинальный ток: 100±10% Arms
Габарит рамы: 180 mm
Коэффициент момента: 0.28±10% N·m/A
Инерция ротора: 122±10% kg·m² × 10⁻⁴
Обратная ЭДС (Back EMF): 17.3±10% V/krpm
Индуктивность линии: 0.122±10% mH
Сопротивление линии: 0.012±10% Ω
Длина корпуса (L): 226 mm
Длина корпуса с тормозом (LB): 319(264) mm
Масса: 22.7/33 kg
Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции: DC500V, >20 MΩ (класс F)
Диэлектрическая прочность: 800VAC/1s/5mA
Условия эксплуатации: температура -20 до 40°C (−40 до 40°C опционально); влажность 20%–80% RH (без конденсата); высота <1000 m
Класс защиты: IP54 (IP65 опционально)
Номер детали: CW180BLBT-28020-L5-H
Механические чертежи и данные производительности
Доступны механические чертежи для стандартной конструкции 180 мм и конструкции 180 мм с охлаждением вентилятором. Предоставляются кривые «момент-скорость» и графики производительности для оценки системы.
Применение и опции
CW180BLBT-28020-L5-H — бесщеточный DC-мотор с рамой 180 мм, номинальной мощностью 5800 Вт, 72 VDC, номинальным моментом 28 N·m и 2000 об/мин. Предназначен для OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и для модернизации щеточных DC-систем. Может применяться в компактном промышленном оборудовании и вспомогательных приводах после подтверждения параметров напряжения, нагрузки, режима работы, монтажного интерфейса и условий окружающей среды.
Ключевые характеристики
- Номинальная мощность: 5800 W
- Номинальное напряжение: 72 VDC
- Номинальный момент: 28 N·m при 2000 об/мин
- Номинальный ток: 100±10% Arms
Электрические и механические характеристики (сводка)
Номинальная мощность: 5800 W
Номинальное напряжение: 72VDC
Номинальный момент: 28 N·m
Номинальная скорость: 2000 об/мин
Номинальный ток: 100±10% Arms
Габарит рамы: 180 mm
Коэффициент момента: 0.28±10% N·m/A
Инерция ротора: 122±10% kg·m² × 10⁻⁴
Обратная ЭДС (Back EMF): 17.3±10% V/krpm
Индуктивность линии: 0.122±10% mH
Сопротивление линии: 0.012±10% Ω
Длина корпуса (L): 226 mm
Длина корпуса с тормозом (LB): 319(264) mm
Масса: 22.7/33 kg
Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции: DC500V, >20 MΩ (класс F)
Диэлектрическая прочность: 800VAC/1s/5mA
Условия эксплуатации: температура -20 до 40°C (−40 до 40°C опционально); влажность 20%–80% RH (без конденсата); высота <1000 m
Класс защиты: IP54 (IP65 опционально)
Номер детали: CW180BLBT-28020-L5-H
Механические чертежи и данные производительности
Доступны механические чертежи для стандартной конструкции 180 мм и конструкции 180 мм с охлаждением вентилятором. Предоставляются кривые «момент-скорость» и графики производительности для оценки системы.
Применение и опции
- Предназначен для электро-гидравлических насосных приводов, вспомогательных приводов мобильной техники и компактного промышленного оборудования
- Опции: энкодер, защита IP65, расширенный температурный диапазон
- Свяжитесь с поставщиком для индивидуальных решений, интерфейсов крепления и поддержки интеграции
Каталоги
CW180BLBT-28020-L5-H_datasheet.pdf
3 Страницы
