3-фазный двигатель CW57BLMA94-135L230-01
BLDC24 ВNEMA 23

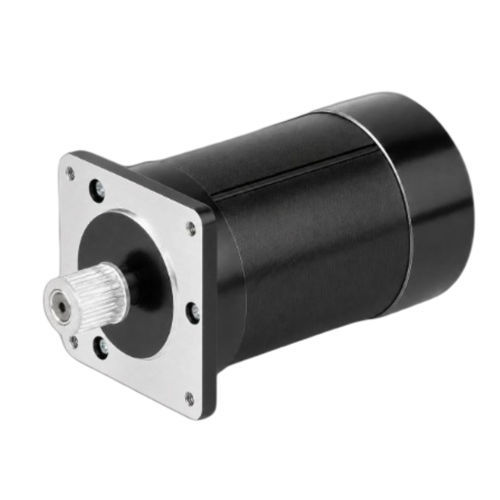

3-фазный двигатель - CW57BLMA94-135L230-01 - NEOTON MOTOR - BLDC / 24 В / NEMA 23
3-фазный двигатель - CW57BLMA94-135L230-01 - NEOTON MOTOR - BLDC / 24 В / NEMA 23
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
3-фазный, BLDC
Напряжение
24 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Мощность

0,14 kW
(0,19 hp)

Интенсивность

7,5 A

Момент

МИН.: 0,43 Nm
(0,317152 ft.lb)

МАКС.: 0,86 Nm
(0,634303 ft.lb)

Скорость вращения

3 000 rpm, 3 500 rpm
(18 849,5559 rad.min-1, 21 991,1486 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA94-135L230-01 — это 57 мм (NEMA 23) 3-фазный бесщеточный двигатель постоянного тока, предназначенный для промышленной автоматизации, робототехники и прецизионного управления движением. Номинальная мощность 135 Вт при 24 ±10% VDC и номинальная скорость 3000 об/мин.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ
  • Номинальная мощность 135 Вт
  • Питающее напряжение 24 ±10% VDC
  • Номинальный крутящий момент 0,43 N·m при 3000 об/мин
  • Размер рамы 57 мм (NEMA 23)
  • 3‑фазная бесщеточная конструкция для плавной работы

Сводные параметры
Номинальная мощность: 135 Вт
Номинальное напряжение: 24 ±10% VDC
Номинальная скорость: 3000 об/мин
Номинальный момент: 0,43 N·m
Номинальный ток: 7,5 A
Размер рамы: 57 мм (NEMA 23)

Электрические характеристики
Полюса — 4
Фазы — 3
Номинальное напряжение — 24 ±10% VDC
Номинальная мощность — 135 W
Номинальная скорость — 3000 об/мин
Номинальный момент — 0,43 N·m
Номинальный ток — 7,5 A
Макс. скорость — 3500 об/мин
Макс. момент — 0,86 N·m
Константа напряжения — 4,1 ±5% V/kRPM
Сопротивление линии — 0,2 ±5% Ω (20°C)
Индуктивность линии — 0,67 ±10% mH
Сопротивление изоляции — 100 MΩ (500 VDC)
Класс изоляции — B 130°C
Вес — 1 kg
Размер рамы — 57 мм (NEMA 23)
Номер детали — CW57BLMA94-135L230-01

Дополнительные данные о продукте
Для содействия интеграции в систему и оценки характеристик предоставлены чертежи и крутильно-скоростная кривая для CW57BLMA94-135L230-01.

Технические характеристики
  • Модель / Номер детали: CW57BLMA94-135L230-01
  • Размер рамы: 57 мм (NEMA 23)
  • Полюса: 4
  • Фазы: 3
  • Номинальная мощность: 135 Вт
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 3000 об/мин
  • Номинальный момент: 0,43 N·m
  • Номинальный ток: 7,5 A
  • Макс. скорость: 3500 об/мин
  • Макс. момент: 0,86 N·m
  • Константа напряжения: 4,1 ±5% V/kRPM
  • Сопротивление линии: 0,2 ±5% Ω (20°C)
  • Индуктивность линии: 0,67 ±10% mH
  • Сопротивление изоляции: 100 MΩ (500 VDC)
  • Класс изоляции: B 130°C
  • Вес: 1 kg
  • Конструкция: 3‑фазный бесщеточный двигатель постоянного тока для плавной работы
