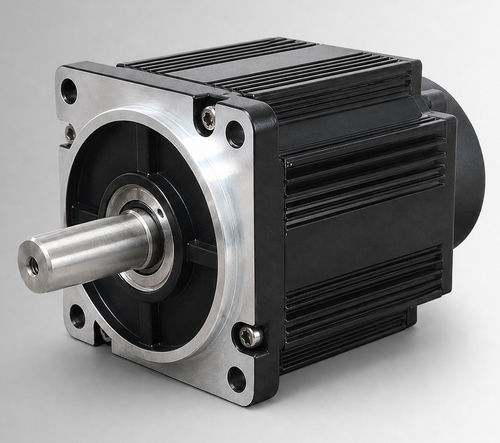

Бесщеточный двигатель CW110BLBT-04030-L5-H

DCBLDC72 В

Обзор продукта
CW110BLBT-04030-L5-H — бесщёточный двигатель постоянного тока (BLDC) с рамой 110 мм, номинальная мощность 1250 W, 72VDC, 4 N·m при 3000 rpm. Предназначен для оценки OEM и интеграции в систему для электромеханических/электро-гидравлических приводов насосов, мобильных рабочих функций и модернизации с щёточных DC-двигателей. Может использоваться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении напряжения проекта, нагрузки, режима работы, интерфейса установки и условий окружающей среды.

Основные характеристики

• Номинальная мощность: 1250 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 4 N·m при 3000 rpm
• Номинальный ток: 21±10% Arms

Краткие технические характеристики

• Номинальная мощность: 1250 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 4 N·m
• Номинальная скорость: 3000 rpm
• Номинальный ток: 21±10% Arms
• Размер рамы: 110 mm

Электрические и механические спецификации
Номинальная мощность: 1250 W
Номинальное напряжение: 72VDC
Номинальный момент: 4 N·m
Номинальная скорость: 3000 rpm
Номинальный ток: 21±10% Arms
Размер рамы: 110 mm
Постоянная момента: 0.19±10% N·m/A
Инерция ротора: 7.7±10% kg·m² × 10⁻⁴
Обратная ЭДС: 11.7±10% V/krpm
Индуктивность линии: 0.16±10% mH
Сопротивление линии: 0.024±10% Ω
Длина корпуса (L): 126 mm
Длина корпуса с тормозом (LB): 171 mm
Масса: 4.14 kg (стандарт) / 6.25 kg (с тормозом)
Элемент обратной связи (опция): магнитный Холл / Холл + 2500‑линейный инкрементальный энкодер
Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
Окружающая среда: Темп. -20 до 40°C (опция -40 до 40°C); Влажность 20%–80% RH (без конденсации); высота <1000 m (понижение характеристик при превышении диапазона)
Класс защиты: IP54 (IP65 опционально)
Номер детали: CW110BLBT-04030-L5-H

Механический чертеж и характеристика «крутящий момент‑скорость»
Механические чертежи и изображения характеристик крутящего момента‑скорости предоставлены для справки по габаритам и параметрам работы.

Технические спецификации

• Модель / Номер детали: CW110BLBT-04030-L5-H
• Размер рамы: 110 mm
• Номинальная мощность: 1250 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 4 N·m
• Номинальная скорость: 3000 rpm
• Номинальный ток: 21±10% Arms
• Постоянная момента: 0.19±10% N·m/A
• Инерция ротора: 7.7±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 11.7±10% V/krpm
• Индуктивность линии: 0.16±10% mH
• Сопротивление линии: 0.024±10% Ω
• Длина корпуса: 126 mm (171 mm с тормозом)
• Масса: 4.14 kg / 6.25 kg
• Защита: IP54 (IP65 опционально)
• Температура эксплуатации: -20 до 40°C (опция -40 до 40°C)
• Опции обратной связи: магнитный Холл; Холл + 2500‑линейный инкрементальный энкодер (опционально)
