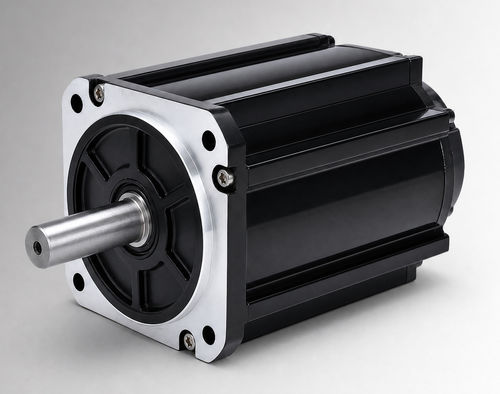

Бесщеточный двигатель CW130BLBT-19020-L3-H

DC48 Вс кодирующим устройством

Обзор продукта
CW130BLBT-19020-L3-H — это бесщеточный DC-двигатель с рамой 130 мм, номинальная мощность 4000 W при 48 VDC, номинальный момент 19 N·m при 2000 об/мин. Разработан для OEM и оценки интеграции в системы: приводы электромеханических гидравлических насосов, мобильные рабочие функции и апгрейды с щеточных DC-двигателей. Может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения проекта, нагрузки, режима работы, интерфейса установки и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность: 4000 W
• Номинальное напряжение: 48 VDC
• Номинальный момент: 19 N·m @ 2000 об/мин
• Номинальный ток: 97±10% Arms
• Размер рамы: 130 mm

Электрические и механические характеристики

• Номинальная мощность — 4000 W
• Номинальное напряжение — 48 VDC
• Номинальный момент — 19 N·m
• Номинальная скорость — 2000 об/мин
• Номинальный ток — 97±10% Arms
• Коэффициент момента — 0,19±10% N·m/A
• Инерция ротора — 25,2±10% kg·m² × 10⁻⁴
• ЭДС назад — 11,8±10% V/krpm
• Индуктивность линии — 0,07±10% mH
• Сопротивление линии — 0,015±10% Ω
• Длина корпуса (L) — 181 mm; с тормозом (LB) — 221 mm
• Масса — 14 / 15,8 kg
• Класс защиты — IP54 (IP65 опционально)
• Рабочая температура — -20 до 40 °C (опционально -40 до 40 °C)
• Влажность — 20% до 80% влажности (без конденсации)

Обратная связь и электробезопасность

• Опции обратной связи: магнитный Hall; Hall + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции — DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность — 800 VAC / 1s / 5 mA

Чертежи и графики доступны

• Механический чертеж — 130 mm стандартная конструкция
• Механический чертеж — 130 mm конструкция с вентилятором
• График «крутящий момент — скорость»

Типичные применения

• Приводы электро-гидравлических насосов
• Мобильное оборудование и рабочие функции
• Замена/апгрейд щеточных DC-двигателей
• Компактные промышленные машины и вспомогательные приводы
