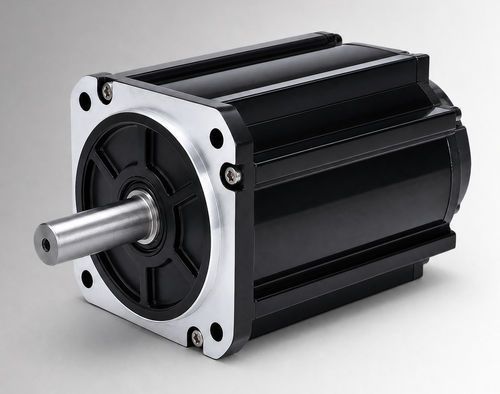

Бесщеточный двигатель CW130BLBT-15020-L6-H

DCBLDC96 В

Обзор продукта
CW130BLBT-15020-L6-H — это бесщёточный двигатель постоянного тока (BLDC) с фланцем 130 мм, номинально 3150 W, 96 VDC, номинальный момент 15 N·m при 2000 об/мин. Предназначен для оценки OEM и интеграции в системы: электров гидравлические насосные приводы, мобильные рабочие функции, проекты по замене щёточных двигателей и компактное промышленное оборудование при условии проверки напряжения, нагрузки, рабочего цикла, интерфейса монтажа и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность 3150 W
• Номинальное напряжение 96 VDC
• Номинальный момент 15 N·m при 2000 об/мин
• Номинальный ток 48±10% Arms
• Размер фланца: 130 мм

Краткие данные

• Артикул: CW130BLBT-15020-L6-H
• Размер фланца: 130 мм
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 48±10% Arms
• Длина корпуса (L): 166 мм; с тормозом (LB): 221 мм
• Масса: 11 кг / 12,8 кг (варианты)

Электрические и механические характеристики

• Номинальная мощность: 3150 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 15 N·m
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 48±10% Arms
• Постоянная момента: 0,31±10% N·m/A
• Инерция ротора: 17±10% kg·m² × 10⁻⁴
• Обратная ЭДС (Back EMF): 18,9±10% V/krpm
• Индуктивность/сопротивление линии: не указаны; допуск ±10%
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Варианты обратной связи: магнитные датчики Холла; Холл + инкрементальный энкодер 2500 линий (опция)
• Степень защиты: IP54 (IP65 опционально)
• Условия эксплуатации: -20 до 40 °C (опция -40 до 40 °C); влажность 20–80% RH без конденсата; высота <1000 м (снижение производительности за пределами указанных диапазонов)

Доступные чертежи и графики

• Механический чертеж — 130 мм стандартная конструкция
• Механический чертеж — 130 мм с вентиляционным охлаждением
• Характеристики «крутящий момент — скорость»

Применение и замечания

• Предназначен для оценки в электров гидравлических приводах, мобильных приводах, вспомогательных приводах и при замене щёточных DC-двигателей.
• Перед интеграцией проверьте электрический интерфейс, крепление, систему охлаждения и рабочий цикл.
• Доступные опции: обратная связь энкодером, версия с тормозом, защита IP65 и расширенный температурный диапазон.
