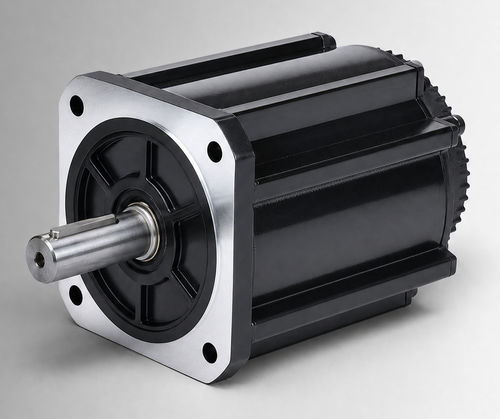

Бесщеточный двигатель CW130BLBT-15030-L9-H

DCBLDC144 В

Обзор продукта
CW130BLBT-15030-L9-H — бесщёточный DC-двигатель с корпусом 130 мм, номинальной мощностью 4700 W при 144VDC, развивает 15 N·m при 3000 об/мин. Разработан для интеграции OEM и оценки систем; подходит для электромасляных (электро-гидравлических) насосных приводов, мобильных рабочих функций и модернизации щёточных DC-моторов, а также для компактного промышленного оборудования и вспомогательных приводов при подтверждении рабочей системы (напряжение, нагрузка, режим работы, интерфейс установки и условия окружающей среды).

Ключевые характеристики

• Номинальная мощность: 4700 W
• Номинальное напряжение: 144VDC
• Номинальный крутящий момент: 15 N·m при 3000 об/мин
• Номинальный ток: 38±10% Arms
• Габарит рамы: 130 мм; Длина корпуса (L): 166 мм; С тормозом (LB): 221 мм
• Вес: 11 кг (стандарт) / 12.8 кг (с тормозом)
• Степень защиты: IP54 (IP65 опция)
• Варианты обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опция)

Электрические и механические характеристики

• Модель / номер детали: CW130BLBT-15030-L9-H
• Номинальная мощность: 4700 W
• Номинальное напряжение: 144VDC
• Номинальный крутящий момент: 15 N·m
• Номинальная скорость: 3000 об/мин
• Номинальный ток: 38±10% Arms
• Постоянная момента: 0.4±10% N·m/A
• Back EMF: 24±10% V/krpm
• Инерция ротора: 17±10% kg·m² × 10⁻⁴
• Индуктивность / Сопротивление линии: не указаны; допуск ±10%
• Длина корпуса (L): 166 мм; С тормозом (LB): 221 мм
• Вес: 11 / 12.8 кг
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC / 1s / 5mA
• Рабочая температура: -20 до 40°C (опция -40 до 40°C)
• Влажность: 20% до 80% RH (без конденсации)
• Высота: эксплуатация рекомендована ниже 1000 м (в случае превышения диапазонов температуры или высоты возможна необходимость понижения нагрузки)
• Класс защиты: IP54 (IP65 опция)

Области применения

• Приводы электро-гидравлических насосов для мобильных и промышленных систем
• Мобильные рабочие функции и вспомогательные приводы транспортных средств
• Замена или модернизация щёточных DC-моторов
• Компактное промышленное оборудование при условии валидации системных параметров (напряжение, нагрузка, режим работы, интерфейс установки, окружающая среда)

Механические и эксплуатационные данные
На странице продукта доступны механические чертежи стандартной 130 мм конструкции и конструкции с вентиляторным охлаждением, а также диаграмма «крутящий момент — скорость» для справки по форме, монтажу и характеристикам. Сверьте размеры L и LB с монтажным интерфейсом.

Заказ и опции

• Номер детали: CW130BLBT-15030-L9-H
• Обратная связь: магнитный Холл стандартно; Холл + инкрементальный энкодер 2500 линий — опция
• Усиленная защита: IP65 доступна по запросу
• Температурные/эксплуатационные опции: -40 до 40°C по запросу
• Свяжитесь с отделом продаж для индивидуальных конфигураций, сроков и поддержки интеграции
