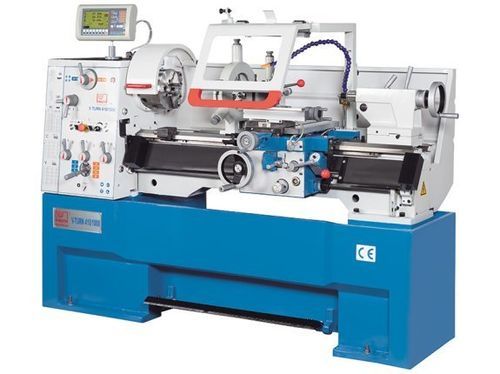

Традиционный токарный станок V-Turn 410/1500

горизонтальный3 осиCamlock D1-6

Описание
V-Turn 410/1500 — это универсальный прецизионный токарный станок, разработанный для мастерских и мелкосерийного производства. Оснащён инвертором и высокопроизводительным шпиндельным мотором, обеспечивает частоту вращения шпинделя до 3 000 1/min и эффективно обрабатывает детали малого диаметра, при этом обладает жёсткостью для более тяжёлой съёмки стружки. Функция постоянной скорости резания в X.Pos автоматически подстраивает обороты шпинделя по диаметру при обтачивании торца, что позволяет получать качество поверхности, сопоставимое с CNC-станками.

Ключевые характеристики

• Постоянная скорость резания (X.Pos)
• Широкий диапазон скоростей и мощный мотор 5,5 kW
• Обширная стандартная комплектация, готов к серийному производству
• Крупногабаритные подшипники шпинделя производства NSK

Детали изделия

• Постоянная скорость: автоматическая регулировка оборотов шпинделя при обработке торца для равномерной чистоты поверхности
• Ребристая массивная стальная станина и моноблочная чугунная станина для демпфирования и жёсткости
• Широкие, закалённые и шлифованные направляющие для длительной точности
• Увеличенные подшипники шпинделя и прецизионная головка для отличной соосности
• Закалённые и шлифованные зубчатые передачи и валы для тихой работы
• Шпиндельный мотор 5,5 kW для мощной обработки
• Плавно регулируемые обороты шпинделя: 30–550 и 550–3000 об/мин
• Микрометрический упор и упор револьвера в стандартной комплектации
• Интегрированная центральная смазка у суппорта для снижения обслуживания
• X.Pos индикатор положения на 3 оси с цифровым дисплеем оборотов и программируемой вспомогательной функцией
• Электромагнитный тормоз шпинделя без обслуживания для безопасной и надёжной остановки

Технические характеристики (таблицы)
Рабочая область
Расстояние между центрами: 1 500 mm
Высота центра: 205 mm
Диаметр обработки над станиной: 380 mm
Диаметр обработки над мостом: 580 mm
Диаметр над суппортом: 255 mm
Длина моста: 250 mm
Ширина станины: 250 mm

Ходы
Ход по X: 210 mm
Ход по Z1: 140 mm
Угол поворота верхнего салазка: ±45°

Шпиндель
Диапазон скоростей, высокий: 550 1/min - 3.000 1/min
Диапазон скоростей, низкий: 30 1/min - 550 1/min
Диаметр отверстия шпинделя: 52 mm
Крепление шпинделя: Camlock D1-6
Конус шпинделя: 6 MT

Подача
Подача по X: 0,025 mm/об - 0,85 mm/об
Подача по Z: 0,05 mm/об - 1,7 mm/об

Резьбы
Метрическая резьба: (39) 0,2–14 mm
Диаметральная резьба: (21) 8–44 DP
Модульная резьба: 0,3 mm - 3,5 mm
Whitworth: (45) 2–72 TPI

Центр задний
Диаметр хвостовика: 50 mm
Конус задней бабки: 4 MT
Ход хвостовика: 120 mm
Поперечная регулировка задней бабки: ±13 mm

Мощность привода
Номинальная мощность основного двигателя: 5,5 kW

Габариты и вес
Габариты (Д x Ш x В): 2,44 m x 1,00 m x 1,32 m
Вес: 1 800 kg

Характеристики / технические данные

• Модель: V-Turn 410/1500
• Бренд: KNUTH
• Расстояние между центрами: 1 500 mm
• Высота центра: 205 mm
• Диаметр обработки над станиной: 380 mm
• Отверстие шпинделя: 52 mm (Camlock D1-6, 6 MT)
• Мощность шпиндельного мотора: 5,5 kW
• Диапазоны скоростей: 30–550 / 550–3000 1/min
• Ходы X / Z1: 210 mm / 140 mm
• Подачи X / Z: X 0,025–0,85 mm/об; Z 0,05–1,7 mm/об
• Габариты: 2,44 m x 1,00 m x 1,32 m
• Вес: 1 800 kg
