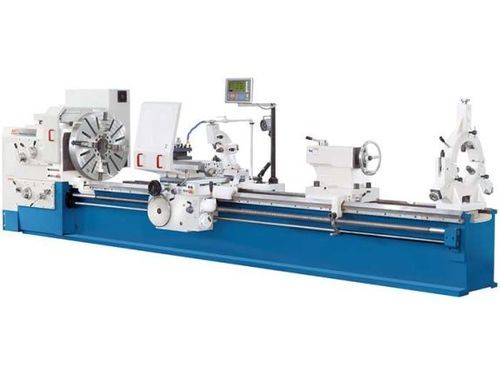

Традиционный токарный станок DL S 515/3000

горизонтальный3 осиплоскостной

Описание
DL S 515/3000 — конвенциональный тяжёлый токарный станок, предназначенный для обработки деталей большого диаметра и значительной длины. Подходит для обработки заготовок длиной до 3 000 мм и для обточки над станиной до Ø 1 000 мм. Широкая моноблочная станина с глубокими рёбрами обеспечивает высокую жёсткость и долговременную точность при больших нагрузках.

Ключевые характеристики

• Макс. длина заготовки: 3.000 mm
• Отверстие шпинделя: 100 mm
• Главный привод: 22 kW
• Четырёхступенчатая регулировка скорости шпинделя
• Ускоренный ход по осям X и Z
• Встроенная 3‑осевая индикация положения

Основные сведения

• Очень тяжёлая, широкая моноблочная станина с глубокими рёбрами для высокой жёсткости
• Индукционно закалённые и шлифованные направляющие призмы для длительной точности и минимального износа
• Массивная передняя бабка с высокоточной главной шпинделью на конических роликоподшипниках, шпиндельное отверстие 100 мм (A2-11)
• Ручная 4-ступенчатая коробка передач в сочетании с частотным регулированием для точной настройки оборотов и высокого крутящего момента
• Джойстик для управления подачами по X и Z, установленный на суппорте
• Регулируемая предохранительная муфта в суппорте защищает механизм подач
• Суппорт и верхняя бабка рассчитаны на большие силы резания
• Широкий набор типов резьб: диаметральные, дюймовые, модульные и метрические

Стандартное оснащение

• 3-осевой позиционер X.Pos 3.2
• Независимый 4-кулачковый фланец Ø 1000 mm (в комплекте набор твёрдых кулачков)
• 4-позиционная суппортная головка (сечение 45×45)
• Неподвижная опора (steady rest) 50–470 mm
• Поддерживающая опора (follow rest) 30–120 mm
• Мёртвые центры и переходная втулка
• Защитный кожух патрона с блокировкой
• Защитный экран для резцедержателя
• Система охлаждения, анкерные болты, рабочая лампа
• Принадлежности для эксплуатации и руководство

Технические характеристики
Рабочая зона
Длина заготовки (макс.): 3.000 mm
Диаметр над станиной: 1.000 mm
Диаметр над суппортом: 720 mm
Диаметр над мостком: 1.350 mm
Масса заготовки (макс.): 4.000 kg
Длина мостка: 470 mm
Ширина станины: 600 mm

Ходы
Ход по X: 520 mm
Ход по Z: 2.700 mm
Ход по Z1: 250 mm
Угол поворота верхней бабки: 90°

Шпиндель
Частота вращения шпинделя: 5 1/min - 630 1/min
Отверстие шпинделя: 100 mm
Крепление шпинделя: A2-11

Ускоренный ход
Ускоренный ход X: 1.800 mm/min
Ускоренный ход Z: 3.640 mm/min

Подача
Скорость подачи X: 0,04 mm/min - 4,8 mm/min
Скорость подачи Z: 0,08 mm/min - 9,6 mm/min
Скорость подачи Z1: 0,02 mm/min - 2,4 mm/min

Инструмент
Размер хвостовика инструмента: 32 mm x 32 mm

Резьбы
Метрическая резьба: (53) 1-120 mm
Дюймовая резьба: (49) 30 - 1/4
Диаметральная резьба: (56) 60-0,5 DP
Модульная резьба: (54) 0,5 - 60 mm

Задняя бабка
Диаметр выдвижной пиноли: 120 mm
Конус задней бабки: 6 MK
Ход пиноли: 250 mm

Мощности
Номинальная мощность главного привода: 22 kW
Номинальная мощность насоса СОЖ: 0,15 kW
Номинальная мощность привода подачи: 1,1 kW
Общая потребляемая мощность: 23 kVA

Габариты и масса
Габариты (Д x Ш x В): 5,15 m x 1,5 m x 1,6 m
Масса: 6.800 kg

Основные характеристики / краткий обзор

• Модель: DL S 515/3000
• Макс. длина заготовки: 3.000 mm
• Диаметр над станиной: 1.000 mm
• Отверстие шпинделя: 100 mm
• Диапазон скоростей шпинделя: 5 – 630 1/min (4 ступени)
• Главный двигатель: 22 kW
• Ускоренные ходы X/Z: 1.800 / 3.640 mm/min
• Ходы X/Z: 520 / 2.700 mm
• Размер хвостовика: 32 x 32 mm
• Масса станка: 6.800 kg
