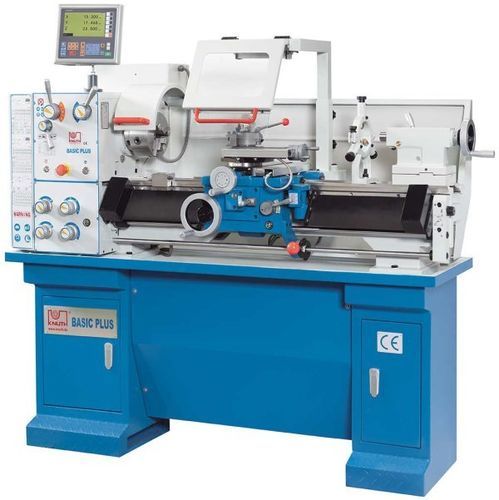

Традиционный токарный станок Basic Plus

горизонтальный2 осисверхточный

Описание
Basic Plus — ручной настольный токарный станок, предназначенный для единичного производства, ремонта и обучения. Широкий выбор опций позволяет адаптировать станок для ремонтных мастерских, учебных классов и универсальных цехов.

Ключевые преимущества

• Станина из чугуна с двойной V-направляющей, закалена и отшлифована
• Компактная занимаемая площадь
• Быстросменный резцедержатель с повторяемостью 0,01 мм
• Встроенная 3-осевая индикация X.Pos 3.2
• Широкая комплектация и множество опций

Стандартная комплектация (выдержка)

• Закалённые и шлифованные шестерни шпинделя
• Шпиндель с креплением Camlock D1-4, отверстие Ø 38 мм
• Регулируемые конические роликовые подшипники шпинделя
• Задняя бабка: ход пиноли 100 мм, смещение ±10 мм
• Коробка передач для изменения направления подачи
• Быстросменный держатель инструмента
• 3-кулачковый патрон Ø160 мм и передняя плита Ø200 мм (в комплекте)
• Люнеты, микрометрический упор, шаблон резьбы
• Защитные кожухи с блокировкой, рабочее освещение, ящик с инструментами

Технические характеристики
Рабочая зона
Расстояние между центрами: 810 мм
Макс. Ø заготовки над станиной: 300 мм
Макс. Ø над суппортом: 178 мм
Ширина станины: 180 мм

Ходы
Ход X: 155 мм
Ход Z1: 95 мм
Угол поворота верхнего салазочного суппорта: ± 60°

Шпиндель
Скорость шпинделя: 60 - 1550 (9x2) 1/мин
Отверстие шпинделя: 38 мм
Крепление шпинделя: Camlock D1-4
Конус шпинделя: MT5

Подача
Подача по X: 0,014 мм/об - 0,38 мм/об
Подача по Z: 0,052 мм/об - 1,392 мм/об

Резьбонакатка / нарезание
Метрическая: (26) 0,4–7 мм
Whitworth: (34) 4–56 TPI

Задняя бабка
Диаметр пиноли: 32 мм
Конус пиноли: MT3
Ход пиноли: 100 мм
Поперечная регулировка: ± 10 мм

Привод
Мощность главного двигателя: 1,1 кВт

Габариты и масса
Габариты (Д×Ш×В): 1,6 м × 0,75 м × 1,27 м
Масса: 520 кг

Примечания
Машина поставляется с обширной стандартной комплектацией и множеством опций (патроны, держатели, измерительные приборы, системы охлаждения и т.д.).

Характеристики

• Модель: Basic Plus
• Марка: KNUTH
• Расстояние между центрами: 810 мм
• Макс. диаметр над станиной: 300 мм
• Отверстие шпинделя: 38 мм (Camlock D1-4)
• Скорости шпинделя: 60 - 1550 1/мин (9x2)
• Главный двигатель: 1,1 кВт
• Ход пиноли задней бабки: 100 мм, конус MT3
• Ходы X/Z: X 155 мм — Z1 95 мм
• Подачи X/Z: X 0,014–0,38 мм/об; Z 0,052–1,392 мм/об
• Станина: чугун, двойная V-направляющая, закалена и отшлифована
• Габариты (Д×Ш×В): 1,6 м × 0,75 м × 1,27 м
• Вес нетто: 520 кг
