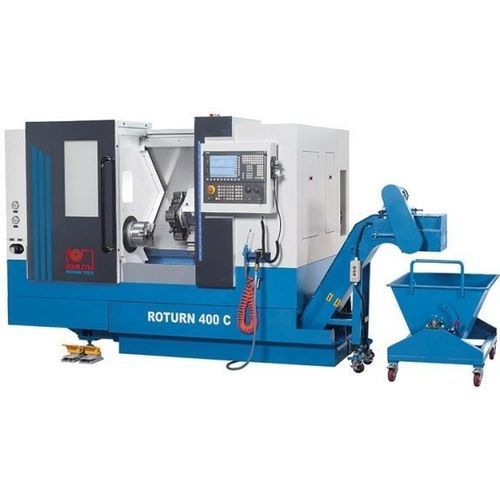

Токарный станок ЧПУ Roturn 400 C

горизонтальный2 осинаклонная станина

Описание
ROTURN 400 C — это токарный станок с наклонной станиной и ЧПУ, оснащённый системой управления Siemens 828 D Basic. Машина оснащена 8-позиценной револьверной головкой, главным шпинделем 15 кВт, гидравлическим 3-кулачковым патроном со сквозным отверстием и задней бабкой с гидравлической пинолью (ход 85 мм). В комплекте поставки стандартно входят шарнирный ленточный транспортер (flat-top) и мощная система подачи СОЖ.

Основные преимущества

• Главный шпиндель 15 кВт
• 8-позиционный инструментальный револьвер
• Гидравлический 3-кулачковый патрон Ø200 мм со сквозным отверстием
• Система управления Siemens 828 D Basic
• Транспортер стружки и система СОЖ в стандартной комплектации

Конструкция станка

• Тяжёлый корпус с наклонной станиной для высокой жёсткости и эффективного удаления стружки
• Прецизионные линейные направляющие по осям X и Z для стабильности и точности при нагрузках
• Закрытая рабочая зона с большой раздвижной дверью для удобного доступа
• Автоматическая централизованная система смазки для надёжной подачи смазки на направляющие

Шпиндель

• Макс. скорость шпинделя: 3 000 мин⁻¹ (Roturn 400 C)
• Мощность двигателя: 15 / 11 кВт
• Крепление шпинделя: A2-6
• Внутренний диаметр шпинделя: 62 мм (46 мм с трубой подачи)

Инструментальная головка и револьвер

• 8-позиционный револьвер для быстрого и точного смены инструмента
• Размер хвостовика инструмента: 25 x 25 мм
• Диаметр крепления расточного резца: Ø 40 мм

Задняя бабка

• Конус задней бабки: 5 MK
• Диаметр пиноли: 88 мм
• Ход пиноли (гидравлический): 85 мм

Стандартная комплектация (выборочно)

• Система управления Siemens 828 D Basic
• Гидравл. 3-кулачковый патрон Ø200 мм со сквозным отверстием
• Гидравлическая задняя бабка
• Автоматическая централизованная смазка
• Шарнирный ленточный транспортер стружки и тележка
• Система подачи СОЖ с промывочным пистолетом
• LED-лампа, руководство по эксплуатации и набор инструментов

Другие функциональные особенности

• Ход ускорения X-оси: 16 000 мм/мин
• Ход ускорения Z-оси: 20 000 мм/мин
• Мощность насоса СОЖ: 0,18 кВт

Размеры / Масса

• Габариты (Д x Ш x В): 3,8 м x 1,87 м x 1,91 м
• Масса: 3 340 кг

Технические характеристики (сводка)
Рабочая зона
Макс. длина заготовки: 430 мм
Высота центров: 200 мм
Макс. Ø над станиной: 400 мм
Макс. Ø над суппортом: 250 мм

Ходы
Ход X: 200 мм
Ход Z: 450 мм

Шпиндель / Патрон
Диаметр патрона: 200 мм
Диапазон частот: 50 мин⁻¹ - 3 000 мин⁻¹
Крепление шпинделя: A2-6
Проход шпинделя: 62 мм (46 мм с трубой подачи)

Инструменты
Число позиций: 8
Хвостовик инструмента: 25 x 25 мм
Диаметр крепления для расточных штанг: Ø 40 мм

Задняя бабка
Конус: 5 MK
Диаметр пиноли: 88 мм
Ход пиноли: 85 мм

Электроприводы
Мощность главного двигателя: 15 / 11 кВт
Насос СОЖ: 0,18 кВт
