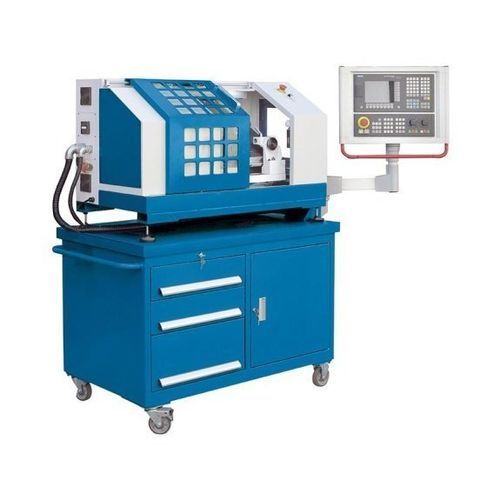

Токарный станок ЧПУ LabTurn 2028 CNC

горизонтальный2 осинаклонная станина

Описание продукта
LabTurn 2028 CNC — компактный мобильный токарный станок с ЧПУ, предназначенный для обучения работе с ЧПУ и мелкосерийного производства. Он воспроизводит основные функции крупного производственного станка в компактном корпусе. 8-позиционная револьверная головка содержит по четыре инструмента для внутренней и наружной обработки; задняя бабка позволяет обрабатывать длинные заготовки. Главный шпиндель развивает до 3 000 об/мин, гидравлический 3-кулачковый патрон имеет Ø100 мм. Система управления Siemens 808D Advance обеспечивает простое и интуитивное управление, подходящее для обучения и начального уровня применения ЧПУ.

Ключевые моменты

• Siemens 808D Advance — управление для обучения и вводного производства
• 8-позиционный револьвер для внутренней и наружной обработки (4 инструмента на функцию)
• Линейные направляющие и препрессованные шарико-винтовые пары на всех осях
• Закрытая рабочая зона с большой раздвижной дверью
• Передвижная станина с местом для хранения

Подробности конструкции

• Наклонная станина из серого чугуна для устойчивости и эффективного удаления стружки
• Закрытая зона обработки с хорошей доступностью через раздвижную дверь
• Централизованная смазка для снижения обслуживания

Шпиндель

• Гидравлический 3-кулачковый патрон Ø100 мм (в комплекте)
• Диапазон скоростей: 100 – 3 000 об/мин
• Проходное отверстие шпинделя: 20 мм; посадка шпинделя: MK 3

Инструментальная часть

• 8-позиционный револьвер с 4 инструментальными позициями на станцию для внутренней и наружной обработки
• Типоразмер держателя инструмента: 8 мм x 8 мм; диаметр крепления расточной оправки: 12 мм

Система управления и ПО

• Siemens 808D Advance: интуитивный интерфейс, подходящий для обучения и простого производства

Стандартная комплектация (выборочно)

• ЧПУ Siemens 808D Advance
• Электронный маховичок
• 8-поз. револьвер
• Подвижная подставка
• Задняя бабка (конус MK 2)
• 3-кулачковый патрон Ø100 мм
• Централизованная система смазки
• Освещение рабочего места, обслуживающий инструмент, руководство

Подбираемые / опциональные аксессуары (примеры)

• Наборы сменных пластин
• Набор токарных резцов (7 шт.) 8 x 8 мм
• Живые центры (различные размеры MT)
• Оборудование для удаления стружки и оснащение мастерской

Технические характеристики

• Модель: LabTurn 2028 CNC
• Длина заготовки (макс.): 280 мм
• Диаметр точения над станиной: 200 мм
• Диаметр над суппортом: 90 мм
• Ход X: 86 мм
• Ход Z: 155 мм
• Диапазон скоростей шпинделя: 100 – 3 000 об/мин
• Проходное отверстие шпинделя: 20 мм
• Посадка шпинделя: MK 3
• Диаметр патрона: 100 мм
• Скорость быстрой подачи: 2 000 мм/мин
• Скорость подачи: 1 000 мм/мин
• Макс. момент двигателя подачи: 2,2 Нм
• Количество позиций инструмента: 8 (револьвер)
• Размер хвостовика инструмента: 8 мм x 8 мм
• Диаметр крепления расточной оправки: 12 мм
• Точность позиционирования X/Z: 0,022 мм
• Повторяемость X/Z: 0,01 мм
• Задняя бабка: шпиндель Ø 20 мм, ход 30 мм, конус MK 2
• Мощность главного привода: 1 кВт
• Габариты (Д x Ш x В): 1,4 м x 0,9 м x 1,85 м
• Масса: 500 кг
