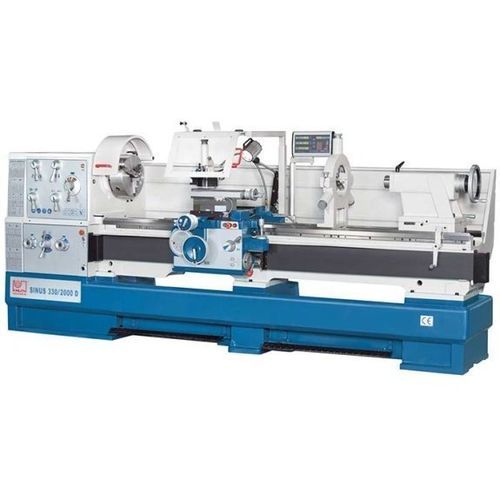

Традиционный токарный станок Sinus 330/2000 D

горизонтальныйуниверсальныйD1-8

Описание продукта
Sinus D — самая крупная серия в сегменте универсальных токарных станков. Основана на массивной цельнолитой станине; передача крутящего момента между двигателем и шпинделем осуществляется через ручную многодисковую муфту. Наличие съемного мостка, ускоренного хода и приспособления для обработки конических поверхностей обеспечивает возможности для длинномерных деталей и крупных фланцев.

Основные преимущества

• Тяжёлая монолитная чугунная станина для высокой жёсткости
• Массивная передняя бабка с крупными подшипниками и сквозным отверстием шпинделя Ø 105 мм
• Ускоренный ход по двум осям для быстрой постановки
• Приспособление для обработки конусов — внутренние и наружные
• Защиты от перегрузок и продуманные функции безопасности

Технические данные — рабочая зона
Длина заготовки (макс.): 2.000 мм
Макс. Ø над станиной: 660 мм
Макс. Ø над суппортом: 440 мм
Макс. Ø без мостка: 900 мм
Длина мостка: 320 мм
Ширина станины: 400 мм

Технологические подачи
Ход X-оси: 368 мм
Ход Z1-оси: 230 мм
Угол поворота верхней салазки: 45°

Главный шпиндель
Частота вращения шпинделя: 25 1/min - 1.600 1/min
Отверстие шпинделя: 105 мм
Тип присоединения шпинделя: D1-8
Конус шпинделя: ø 113 mm / 1:20

Ускоренный ход
Ускоренный ход X: 2.000 мм/мин
Ускоренный ход Z: 4.000 мм/мин

Подачи
Подача X: 0,022 мм/об - 0,74 мм/об
Подача Z: 0,044 мм/об - 1,48 мм/об

Резьбовое нарезание
Метрическая резьба: 0,45 мм - 120 мм
Диаметральная: 0,88 DP - 160 DP
Модульная: 0,25 мм - 60 мм
Whitworth: (54) 7/16 - 80 TPI

Задняя бабка
Диаметр пиноли: 90 мм
Конус пиноли: 5 MK
Ход пиноли: 235 мм
Поперечная регулировка: ± 12,5 мм

Мощность привода
Мощность главного двигателя: 7,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 3,71 м x 1,23 м x 1,6 м
Масса: 2.900 кг

Станина

• Максимальная устойчивость: цельнолитая тяжёлая станина для гашения вибраций
• Долговременная точность: направляющие станины ТВЧ‑закалены и шлифованы (≥ HB 400)

Шпиндельная бабка и коробка подач

• Конструкция обеспечивает точность под нагрузкой и плавность хода
• Отверстие шпинделя 105 мм для валов и труб
• Механическая многодисковая муфта для плавного пуска шпинделя

Суппорт

• Подвижная лунетка в ускоренном ходе по продольной и поперечной осям для сокращения вспомогательного времени
• Интегрированная защита от перегрузок для ходовой и ходовой шпинделя
• Защитный кожух ходовой шпиндели для уменьшения износа от стружки

Задняя бабка

• Пиноль с прочной, хорошо читаемой шкалой
• Большой ход пиноли для сверления и центрования
• Боковая регулировка для обработки конических валов между центрами

Комплектация и принадлежности (стандарт)

• Центральная система смазки суппорта для всех направляющих
• Приспособление для обработки конусов (входит в комплект) — автоматическая продольная подача для длинных конусов
• Быстрая смена между цилиндрическим и коническим точением без регулировки обшверхнего салазки или задней бабки
• Педаль стояночного тормоза, крупный задний защитный экран, светодиодное рабочее освещение в кожухе суппорта
• Многофункциональная система быстросменных резцедержателей с кассетой
• Фиксированная и плавающая лунетки в комплекте
• Цифровые индикаторы последнего поколения
• Система охлаждения и комплект приборов для пуска в комплекте

Характеристики / технические спецификации

• Модель: Sinus 330/2000 D
• Производитель: KNUTH
• Длина заготовки (макс.): 2.000 мм
• Макс. Ø над станиной: 660 мм
• Отверстие шпинделя: 105 мм
• Диапазон оборотов шпинделя: 25 – 1.600 об/мин
• Мощность главного двигателя: 7,5 кВт
• Ускоренный ход X / Z: 2.000 / 4.000 мм/мин
• Диапазоны подач X / Z: 0,022–0,74 мм/об (X), 0,044–1,48 мм/об (Z)
• Нарезание резьбы: метрическая 0,45–120 мм; модуль 0,25–60 мм; Whitworth и др.
• Ход пиноли задней бабки: 235 мм; диаметр пиноли: 90 мм; конус 5 MK
• Габариты: 3,71 м x 1,23 м x 1,6 м
• Масса: 2.900 кг
