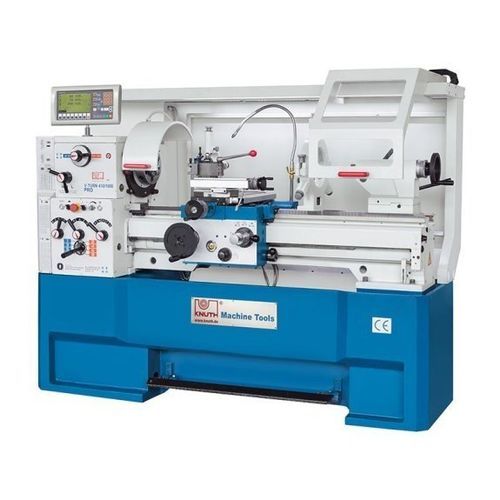

Ручной токарный станок V-Turn 410 PRO

горизонтальный3 осиCamlock D1-6

Обзор
Универсальный токарный станок V-Turn 410 PRO сочетает улучшенную эргономику и повышенную безопасность с мощным шпиндельным приводом. Оснащён инвертором и шпиндельным мотором 5,5 кВт с частотой до 3 000 об/мин, обеспечивает эффективную обработку деталей малого диаметра, сохраняя жесткость при интенсивном съёме стружки. Встроенная функция поддержания постоянной скорости резания автоматически подстраивает скорость шпинделя при обтачивании торца для получения результатов, сопоставимых с CNC-станками.

Ключевые моменты

• Эргономичный корпус станка
• Оптимизированный передний щит с автоматической подачей
• Функция постоянной скорости резания (V-constant)
• Высокая скорость шпинделя и мотор 5,5 kW
• Подшипники NSK

Детали продукта

• Включает 3-осевой указатель положения с интегрированным индикатором скорости шпинделя, полностью собран
• Переработанный кожух и дополнительные средства защиты для улучшения эргономики оператора
• Постоянная скорость резания: скорость шпинделя автоматически подстраивается при обтачивании торца в соответствии с диаметром детали для поддержания скорости резания и улучшения качества поверхности
• Сильно ребристая литая стальная станина, жёсткая головка и цельнолитая опора образуют прочную базу
• Широкие направляющие, закалённые индукционным способом, для долгого срока службы и высокой точности
• Поперечная и верхняя суппорта с регулируемыми направляющими и гайками шпинделя
• Преднагруженные высокоточные шпиндельные подшипники для отличной соосности и грузоподъёмности
• Мощный главный шпиндельный мотор 5,5 kW для быстрого разгона и эффективного удаления стружки
• Реверсное передаточное отношение (back-gearing) для высокого крутящего момента при грубой обработке
• Прочный переключатель подачи на суппорте для упрощённой эксплуатации
• Позиционный индикатор X.Pos дополнен цифровым индикатором скорости и программируемой вспомогательной функцией
• Электромагнитный тормоз главного шпинделя — малое обслуживание, надёжное торможение
• Артикул: 300822
• Быстрая доставка

Технические характеристики
Рабочая зона
Междуцентровое расстояние: 1.000 mm
Высота центров: 205 mm
Диаметр обработки над станиной: 380 mm
Диаметр над мостом: 580 mm
Ø над опорой: 255 mm
Длина моста: 250 mm
Ширина станин: 250 mm

Перемещения
Ход по оси X: 210 mm
Ход по оси Z1: 140 mm
Угол поворота верхнего суппорта: ± 45°

Шпиндель
Диапазон скоростей (высокий): 550 1/min - 3.000 1/min
Диапазон скоростей (низкий): 30 1/min - 550 1/min
Отверстие шпинделя: 52 mm
Крепление шпинделя: Camlock D1-6
Конус шпинделя: 6 MT

Подача
Подача по оси X: 0,013 mm/об - 0,45 mm/об
Подача по оси Z: 0,026 mm/об - 0,9 mm/об

Резьба
Метрическая резьба: (39) 0,2-14 mm
Диаметральная резьба: (21) 8-44 DP
Модульная резьба: 0,3 mm - 3,5 mm
Whitworth: (45) 2-72 TPI

Задняя бабка
Диаметр втулки задней бабки: 50 mm
Конус задней бабки: 4 MT
Ход втулки: 120 mm
Поперечная регулировка: ± 13 mm

Мощность привода
Номинальная мощность главного привода: 5,5 kW

Габариты и масса
Габаритные размеры (Д×Ш×В): 1,94 m x 1 m x 1,6 m
Вес: 1.210 kg

Технические особенности

• Модель: V-Turn 410 PRO
• Серия: V-Turn PRO
• Тип: Универсальный токарный станок
• Междуцентровое расстояние: 1.000 mm
• Высота центров: 205 mm
• Диаметры обработки: 380 mm / 580 mm
• Перемещения X/Z: 210 mm / 140 mm
• Угол поворота верхнего суппорта: ±45°
• Отверстие шпинделя: 52 mm, Camlock D1-6, 6 MT
• Главный шпиндельный мотор: 5,5 kW
• Диапазон подач: 0,013–0,45 mm/об / 0,026–0,9 mm/об
• Резьбовые возможности: метрические 0,2–14 mm; модуль 0,3–3,5 mm
• Задняя бабка: втулка Ø 50 mm, ход 120 mm
• Габариты (Д×Ш×В): 1,94 m × 1,00 m × 1,60 m
• Масса: 1.210 kg
• Дополнительные функции: функция постоянной скорости резания, индикатор X.Pos 3 оси, моноблочный чугунный фундамент, индукционно закалённые направляющие, преднагруженные подшипники шпинделя, электромагнитный тормоз
