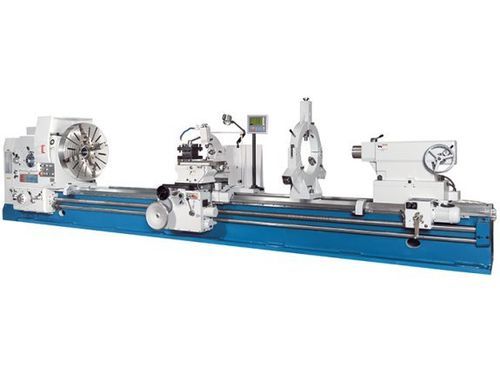

Традиционный токарный станок DL E Heavy 800/8000

горизонтальный3 осидля длинных деталей

Описание
Станки серии DL E Heavy обеспечивают обработку действительно больших диаметров и длинных заготовок. Эта конвенциональная серия токарных станков предназначена для обработки заготовок длиной до 8 000 мм и диаметром более 1 600 мм. Широкая ребристая станина рассчитана на большие массы заготовок. Мощные двигатели передают момент главному шпинделю через тонко настраиваемую многодисковую муфту. Быстрый ход суппорта и моторная подача задней бабки повышают эффективность при работе на длинных станинах.

Ключевые характеристики

• Межцентровое расстояние до 8 000 мм
• Отверстие шпинделя Ø 130 мм (ISO A2-15)
• Главный привод 22 кВт
• Ускоренный ход по осям X и Z
• Установленный 3‑осевой индикатор положения

Рабочая зона
Максимальная длина заготовки: 8 000 мм
Максимальный диаметр над станиной: 1 600 мм
Максимальный диаметр над суппортом: 1 280 мм
Максимальный вес заготовки: 6 000 кг (между центрами)
Ширина станины: 970 мм
Макс. вес на патроне: 1 500 кг

Ходы
Ход X-оси: 820 мм
Ход Z-оси: 7 800 мм
Ход Z1-оси: 200 мм
Угол поворота верхнего суппорта: ±180°

Шпиндель
Частоты вращения шпинделя (право): 2,5 1/min - 250 1/min
Частоты вращения шпинделя (лево): 3,15 1/min - 250 1/min
Отверстие шпинделя: 130 мм
Крепление шпинделя: ISO A2-15

Ускоренный ход
Ускоренный ход X-оси: 1 870 мм/мин
Ускоренный ход Z-оси: 3 740 мм/мин

Подача
Подача X-оси: 0,064 мм/об - 12 мм/об
Подача Z-оси: 0,032 мм/об - 6 мм/об
Подача Z1-оси: 0,016 мм/об - 3 мм/об

Резьбонарезание
Метрическая: 1 мм - 120 мм
Диаметральная: (42) 30 - 1/4 DP
Модуль: 0,5 мм - 60 мм
Whitworth: (48) 0,5 - 60 TPI

Задняя бабка
Диаметр пиноли задней бабки: 160 мм
Конус пиноли: MT80
Ход пиноли: 300 мм
Поперечная регулировка: ±2,5 мм

Мощность привода
Мощность главного привода: 22 кВт

Габариты и масса
Габариты (Д x Ш x В): 11,04 м x 2,06 м x 2,23 м
Масса станка: 21 020 кг

Стандартная комплектация (пример)

• 3‑осевой индикатор положения X.Pos 3.2 (установлен)
• 4‑кулачковый планшайбовый патрон Ø 1400 мм
• Система СОЖ
• Неподвижная люнета 220–630 мм
• Электроприводная задняя бабка
• Светодиодная лампа, центрирующие центры, переходные втулки
• Фундаментные болты, централизованная смазка, эксплуатационные инструменты, руководство

Дополнительное оборудование (пример)

• Следящая люнета 50–220 мм
• Фиксированная люнета 260–900 мм
• Ограничители проходного отверстия шпинделя Quick-Set (различные размеры)
• Наборы быстросменных державок / наборы токарных инструментов с пластинами
• Опции по удалению стружки и оснащению мастерской

Дополнительные сведения

• Тяжелый литой корпус с ребрами жесткости для минимизации вибраций
• Индукционно закалённые и шлифованные направляющие
• Надёжная многодисковая муфта главного шпинделя
• Отдельный мотор ускоренного хода для X и Z
• Джойстиковое управление подачей X/Z, установленное на суппорте
• Моторное позиционирование задней бабки (при междуцентровом расстоянии ≥ 3000 мм)
• Крупногабаритные подшипники шпинделя и предохранительная муфта в фартуке

Технические характеристики

• Серия / Модель: DL E Heavy
• Макс. междуцентровое расстояние: 8 000 мм
• Макс. диаметр над станиной: 1 600 мм
• Отверстие шпинделя: 130 мм (ISO A2-15)
• Главный привод: 22 кВт
• Ускоренные подачи: X 1 870 мм/мин; Z 3 740 мм/мин
• Подачи: X 0,064–12 мм/об; Z 0,032–6 мм/об
• Ход задней бабки: 300 мм; диаметр пиноли 160 мм
• Габариты: 11,04 м x 2,06 м x 2,23 м
• Масса станка: 21 020 кг
