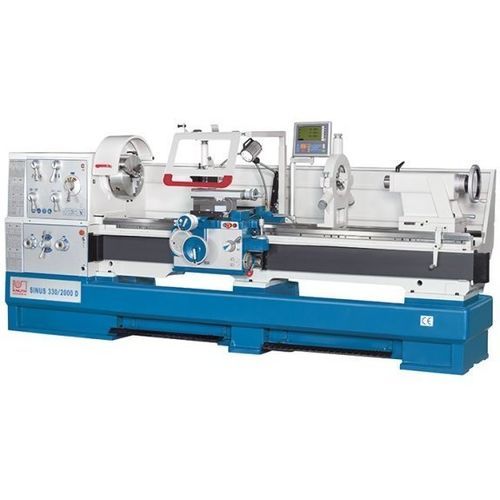

Традиционный токарный станок Sinus 330/3000 D

горизонтальный2 осиуниверсальный

Обзор
Sinus D — самая крупная серия в сегменте универсальных токарных станков. Конструкция выполнена по классической схеме на базе тяжёлой монолитной чугунной станины. Силовое соединение между двигателем и шпинделем осуществляется через механическую многодисковую муфту. Съёмный мост станины, ускоренный ход и приспособление для обточки конусов обеспечивают решения для обработки длинных заготовок и крупных фланцев.

Основные особенности

• Цельнолитая тяжёлая станина для высокой жёсткости
• Массивная передняя бабка с крупными подшипниками шпинделя
• Ускоренный ход по двум осям для быстрого позиционирования
• Приспособление для обработки конусов в комплекте
• Продуманные элементы безопасности

Детали конструкции
Станина

• Тяжёлая монолитная станина на массивном подставе для эффективного подавления вибраций
• Направляющие станины ТВЧ закалены и шлифованы для длительной точности (≈ HB 400)

Шпиндельная бабка и коробка подач

• Конструкция обеспечивает высокую точность и плавность хода даже при высоких скоростях резания
• Проходное отверстие шпинделя 105 мм пригодно для длинных валов и труб
• Механическая многодисковая муфта для мягкого пуска шпинделя при тяжёлых заготовках

Суппорт

• Суппорт перемещается в продольном и поперечном направлениях в режиме ускоренного хода для сокращения вспомогательного времени
• Встроенная защита от перегрузки ходового винта и винта подачи предотвращает повреждения
• Винт подачи закрыт кожухом для снижения износа от стружки и загрязнений

Задняя бабка

• Пиноль задней бабки снабжена прочной хорошо читаемой шкалой
• Большой ход пиноли (235 мм) для сложных операций сверления и центрования
• Боковая регулировка задней бабки для обработки конических валов между центрами (±12,5 мм)

Оснастка и принадлежности (стандартно)

• Централизованная система смазки суппорта для всех направляющих
• Приспособление для обточки конусов входит в стандартную комплектацию (автоматическая продольная подача)
• Быстрый переход между цилиндрическим и коническим точением без перенастройки обдирочного суппорта или задней бабки
• Стандартная педаль тормоза
• Большой задний щит для защиты от разбрызгивания и чистоты зоны обработки
• Яркое светодиодное освещение в крышке суппорта
• Многофункциональная система быстросменных резцедержателей со сменной кассетой (в комплекте)
• Надвижные и неподвижные люнеты в стандартной комплектации для длинных заготовок
• Цифровые индикаторы последнего поколения в стандартной комплектации
• Система СОЖ и комплект эксплуатационных инструментов включены

Технические характеристики

• Модель: Sinus 330/3000 D
• Рабочая зона — Длина заготовки (макс.): 3.000 mm
• Рабочая зона — Диаметр над станиной: 660 mm
• Рабочая зона — Диаметр над суппортом: 440 mm
• Рабочая зона — Диаметр без мостка: 900 mm
• Рабочая зона — Длина мостка: 320 mm
• Рабочая зона — Ширина станины: 400 mm
• Ходы — Ход по оси X: 368 mm
• Ходы — Ход по оси Z1: 230 mm
• Ходы — Угол поворота верхней салазки: 45°
• Шпиндель — Частота вращения: 25 1/min - 1.600 1/min
• Шпиндель — Проходное отверстие: 105 mm
• Шпиндель — Крепление шпинделя: D1-8
• Шпиндель — Конус шпинделя: ø 113 mm / 1:20
• Ускоренный ход — X: 2.000 mm/min
• Ускоренный ход — Z: 4.000 mm/min
• Подачи — X: 0,022 mm/об - 0,74 mm/об
• Подачи — Z: 0,044 mm/об - 1,48 mm/об
• Резьбы — метрическая: 0,45 mm - 120 mm
• Резьбы — диаметральная: 0,88 DP - 160 DP
• Резьбы — модульная: 0,25 mm - 60 mm
• Резьбы — Whitworth: (54) 7/16 - 80 TPI
• Задняя бабка — Диаметр пиноли: 90 mm
• Задняя бабка — Ход пиноли: 235 mm
• Задняя бабка — Поперечная регулировка: ±12,5 mm
• Мощность — Мощность главного привода: 7,5 kW
• Габариты и масса — Габариты (Д x Ш x В): 4,71 m x 1,23 m x 1,6 m
• Габариты и масса — Масса: 3.300 kg
