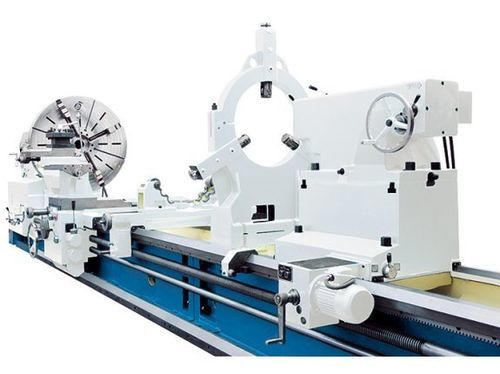

Традиционный токарный станок DL E Heavy 800/3000

горизонтальныйплоскостнойдля длинных деталей

Обзор продукта
Серия DL E Heavy 800/3000 — это традиционные токарные станки, предназначенные для обработки изделий с очень большими диаметрами и большой длиной. Серия поддерживает заготовки длиной до 8 000 мм и диаметром более 1 600 мм. Широкая ребристая станина из чугуна выдерживает большие нагрузки; главный шпиндель приводится в движение через регулируемую многодисковую муфту, отдельные двигатели обеспечивают быстрые перемещения и моторное позиционирование задней бабки.

Основные преимущества

• Межцентровое расстояние до 8 000 мм (способности серии)
• Отверстие шпинделя 130 мм
• Мощность главного привода 22 кВт
• Высокие скорости быстрого перемещения по X и Z
• В комплекте установлена 3‑осевая индикация положения

Технические характеристики — Рабочая зона
Длина заготовки (макс.): 3 000 мм
Максимальный диаметр над станиной: 1 600 мм
Максимальный диаметр над суппортом: 1 280 мм
Масса заготовки (макс.): 6 000 кг
Ширина станины: 970 мм
Макс. вес между центрами: 6 000 кг
Макс. вес на патроне: 1 500 кг

Технические характеристики — Ходы
Ход X-оси: 820 мм
Ход Z-оси: 2 800 мм
Ход Z1-оси: 200 мм
Угол поворота верхней салазки: ±180°

Технические характеристики — Шпиндель
Частоты вращения шпинделя (право): 2,5 1/min - 250 1/min
Частоты вращения шпинделя (лево): 3,15 1/min - 250 1/min
Отверстие шпинделя: 130 мм
Крепление шпинделя: ISO A2-15

Технические характеристики — Ускоренный ход
Ускоренный ход X: 1 870 мм/мин
Ускоренный ход Z: 3 740 мм/мин

Технические характеристики — Подача
Подача X: 0,064 мм/об - 12 мм/об
Подача Z: 0,032 мм/об - 6 мм/об
Подача Z1: 0,016 мм/об - 3 мм/об

Технические характеристики — Резьбы
Метрическая резьба: 1 мм - 120 мм
Диаметральная резьба: (42) 30 - 1/4 DP
Модуль: 0,5 мм - 60 мм
Whitworth: (48) 0,5 - 60 TPI

Технические характеристики — Задняя бабка
Диаметр пиноли задней бабки: 160 мм
Конус пиноли: metric 80
Ход пиноли: 300 мм
Поперечная регулировка: ±2,5 мм

Технические характеристики — Мощность привода
Номинальная мощность главного привода: 22 кВт

Технические характеристики — Габариты и масса
Габариты (Д x Ш x В): 6,04 м x 2,06 м x 2,23 м
Масса: 12 900 кг

Стандартное оснащение / элементы

• 3‑осевая индикация положения X.Pos 3.2 (смонтирована)
• 4‑кулачковая фланцевая плита Ø 1 400 мм
• Охлаждающая система
• Неподвижная люнетта 220–630 мм
• Моторизированная задняя бабка
• LED‑рабочая лампа, центровочные штифты, редукционная втулка
• Фундаментные болты, централизованная смазка, комплект инструментов и руководство

Дополнительные сведения (функционально / конструкция)

• Усиленная ребристая станина из чугуна для снижения вибраций
• Индукционно закалённые и шлифованные направляющие
• Многодисковая муфта главного шпинделя
• Отдельный привод быстрого перемещения для осей X и Z
• Джойстик управления подачей непосредственно на суппорте
• Моторное позиционирование задней бабки (для моделей с междуцентровым расстоянием ≥ 3 000 мм)
• Крупногабаритные подшипники шпинделя и закрытая муфта защиты от перегрузки

Характеристики / технические спецификации

• Модель: DL E Heavy 800/3000
• Длина заготовки (макс.): 3 000 мм
• Макс. Ø над станиной: 1 600 мм
• Отверстие шпинделя: 130 мм; крепление ISO A2-15
• Мощность главного привода: 22 кВт
• Ускоренные подачи X/Z: 1 870 / 3 740 мм/мин
• Масса станка: 12 900 кг
