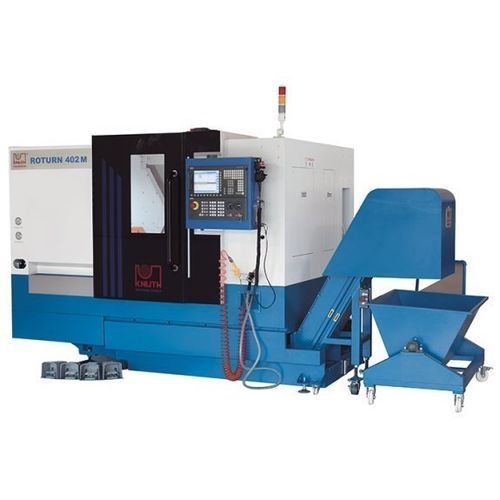

Токарный станок ЧПУ Roturn 402 M

горизонтальныйнаклонная станинаA2-8

Описание
Roturn 402 M — компактный промышленный токарный станок с ЧПУ и наклонной станиной, разработанный для серийного производства. Имеет линейные направляющие по осям X и Z, моторизованный цанговый патрон, гидравлический ход пиноли задней бабки, высокоразрешающую C-ось и 12-позиционный револьвер BMT с приводными инструментами для осевого и радиального сверления и фрезерования. В комплект входят шарнирный транспортер стружки и высокопроизводительная система охлаждения. Система управления — SINUMERIK 828 D Basic.

Ключевые преимущества

• 12-поз. револьвер BMT с приводными инструментами
• C-ось высокого разрешения для обработки контуров
• Макс. диаметр обработки 400 мм, высота центров 200 мм
• ЧПУ Siemens SINUMERIK 828 D Basic
• Гидравлический 3-кулачковый патрон и гидравлическая пиноль задней бабки

Конструкция станка

• Наклонная тяжелая станина для высокой жесткости и эффективной отвода стружки
• Прецизионные линейные направляющие по X и Z для стабильной работы под нагрузкой
• Закрытая рабочая зона с большой раздвижной дверью
• Автоматическая централизованная смазка направляющих

Шпиндель

• Крепление шпинделя: A2-8, отверстие 86 мм (75 мм с тянущей трубой)
• Диапазон скоростей: 50 – 2 000 1/мин (Roturn 402 M); для некоторых вариантов до 3 000 1/мин
• Мощность главного двигателя: 11 / 15 кВт

Инструментальная колонна

• 12-поз. револьвер (BMT) для быстрых смен инструментов и большой рабочей зоны
• Размер хвостовика инструмента: 20 x 20 мм; посадка расточных штанг Ø 32 мм
• Скорость приводных инструментов: до 3 000 1/мин; двигатель приводных инструментов 2,3 кВт (непрерывная)

Задняя бабка

• Конус задней бабки: MT 5
• Диаметр пиноли: 88 мм; ход: 80 мм

Вспомогательное оборудование / стандартная комплектация

• Гидравлический 3-кулачковый патрон с проходным отверстием (в комплекте)
• Шарнирный ленточный транспортер для стружки (в комплекте)
• Высокопроизводительная система СОЖ (в комплекте)
• Автоматическая централизованная смазка, LED-лампа, руководство по эксплуатации и сервисный инструмент
• Опции: теплообменник для электрического шкафа, интерфейс загрузчика прутков, измерительные системы Renishaw

Система управления

• SINUMERIK 828 D Basic: компактная и надежная ЧПУ с QWERTY-клавиатурой и расширенными циклами сверления/фрезерования
• Включает ProgramGUIDE, MDynamics, графическую имитацию и стандартные способы передачи данных

Технические характеристики

• Рабочая зона: макс. длина заготовки 340 мм; высота центров 200 мм; диам. обработки над станиной 400 мм; диам. над суппортом 250 мм; макс. длина обработки 330 мм
• Ходы: X 150 мм; Z 380 мм
• Ходы быстрой подачи: X 20 000 мм/мин; Z 25 000 мм/мин
• Шпиндель: патрон Ø 250 мм; диапазон 50–2 000 1/мин; отверстие шпинделя 86 мм (75 мм с тянущей трубой)
• Инструментальная колонна: 12 поз.; хвостовик 20 x 20 мм; посадка расточных штанг Ø 32 мм; приводные инструменты 3 000 1/мин, 2,3 кВт
• Задняя бабка: конус MT 5; пиноль Ø 88 мм; ход 80 мм
• Мощности: главный двигатель 15 / 11 кВт; насос СОЖ 0,18 кВт; приводные инструменты 2,3 кВт
• Габариты (Д x Ш x В): 3,75 м x 1,9 м x 1,92 м; Масса: 3 760 кг
