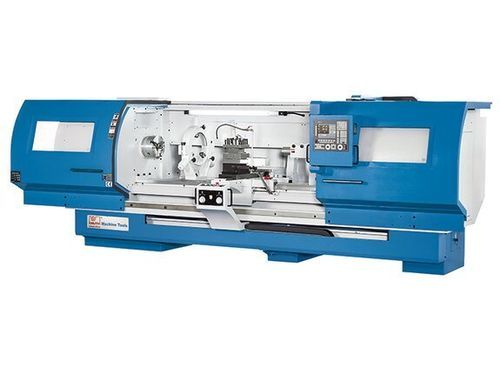

Токарный станок ЧПУ Forceturn 630.15

горизонтальный2 осиплоскостной

Краткое описание
Forceturn 630.15 — это цикловой токарный станок с ЧПУ на плоской станине, предназначенный для обработки крупных и тяжёлых заготовок. Прочная конструкция станины обеспечивает высокую жёсткость и точность при стандартной длине заготовки до 1 600 мм (возможны опции до 5 000 мм). Блок управления имеет функцию Teach-in; два электронных маховика позволяют выполнять наладку и единичное производство в режиме, близком к ручной работе. Набор опций обеспечивает адаптацию к требованиям производства и сервисного обслуживания.

Основные преимущества

• Мощный главный привод для тяжёлой резки
• 4-позиционный сервоприводный сменщик инструмента
• 2 электронных маховика для ручного режима и быстрой наладки
• Программирование циклов для серийного производства

Рабочая зона
Макс. Ø заготовки над станиной: 670 мм
Ширина станины: 450 мм
Высота центров: 335 мм
Макс. Ø над суппортом: 400 мм
Макс. длина обрабатываемой детали (стандарт): 1 600 мм

Технологические ходы
Ход X-оси: 450 мм
Ход Z-оси: 1 500 мм

Главный шпиндель
Диапазон скоростей: 27 1/мин - 2 250 1/мин
Крепление шпинделя: D1-8
Диаметр отверстия шпинделя: 85 мм

Ускоренный ход
Ускоренный ход X-оси: 5 000 мм/мин
Ускоренный ход Z-оси: 5 000 мм/мин

Сменщик инструментов
Количество позиций: 4 позиции (сервопривод)

Точности
Точность позиционирования X-оси: 0,015 мм
Точность позиционирования Z-оси: 0,015 мм
Повторяемость X-оси: 0,007 мм
Повторяемость Z-оси: 0,007 мм

Задняя бабка
Конус задней бабки: 5 MK
Диаметр втулки задней бабки: 105 мм
Ход втулки задней бабки: 170 мм

Мощность приводов
Номинальная мощность главного привода: 22 кВт (15 кВт непрерывно)
Двигатель X-оси: 2 кВт
Двигатель Z-оси: 3,6 кВт
Общая потребляемая мощность: 40 кВА

Габариты и масса
Габариты (Д x Ш x В): 4 м x 2,25 м x 2,25 м
Масса: 4 100 кг

Технические характеристики

• Модель: Forceturn 630.15
• Тип машины: Цикловой токарный станок с плоской станиной, ЧПУ
• Рабочая зона: Ø над станиной 670 мм; Ширина станин 450 мм; Высота центров 335 мм; Ø над суппортом 400 мм; Макс. длина детали 1 600 мм
• Ходы: X 450 мм; Z 1 500 мм
• Шпиндель: Диапазон 27–2 250 1/мин; Крепление D1-8; Отверстие 85 мм
• Ускоренный ход: X/Z 5 000 мм/мин
• Сменщик: 4 позиции сервопривод
• Точность: Позиционирование X/Z 0,015 мм; Повторяемость X/Z 0,007 мм
• Задняя бабка: Коничность 5 MK; Ø втулки 105 мм; Ход 170 мм
• Мощность: Главный двигатель 22 кВт (15 кВт постоянная нагрузка); X 2 кВт; Z 3,6 кВт; Всего 40 кВА
• Габариты и масса: Площадь установки ок. 4 м x 2,25 м x 2,25 м; Масса ≈ 4 100 кг
• Стандартное оснащение: Управление Fagor (Fagor 8058 Elite), 2 электронных маховика, система СОЖ, централизованная смазка
