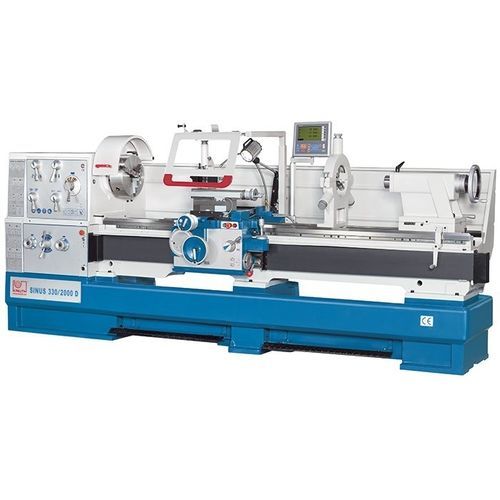

Традиционный токарный станок Sinus 400/2000 D

горизонтальныйD1-8для длинных деталей

Обзор
Sinus D — самая крупная серия в сегменте конвенциональных токарных станков. Конструкция опирается на тяжёлую цельнолитую станину и механическую многодисковую фрикционную муфту между двигателем и шпинделем. Съёмный мост, ускоренные подачи и приспособление для обработки конусов обеспечивают обработку длинных заготовок и крупных фланцев.

Основные преимущества

• Монолитная тяжёлая чугунная станина для высокой жёсткости
• Массивная передняя бабка с крупными подшипниками и проходным отверстием шпинделя 105 mm
• Ускоренный ход по осям X и Z для сокращения непроизводительного времени
• Приспособление для конической обработки в комплекте для расширения возможностей
• Защитные и предохранительные функции в комплекте

Детали изделия

• Станина: Тяжёлая цельнолитая база; направляющие станины ТВЧ- закалены и отшлифованы для длительной точности и низкого износа.
• Шпиндельная бабка и коробка подач: Прочная конструкция для высокой точности и плавного хода под нагрузкой; проходное отверстие шпинделя 105 mm; механическая многодисковая муфта для контролируемого пуска.
• Суппорт: Суппорт с возможностью перемещения в продольном и поперечном направлениях в режиме ускоренного хода для сокращения вспомогательного времени; встроенная защита от перегрузки и кожух ходового винта.
• Задняя бабка: Пиноль с крупной читаемой шкалой, большой ход (235 mm) и боковая регулировка для конической обработки и глубокого сверления.
• Оснащение и принадлежности: Централизованная смазка суппорта; приспособление для конической обработки в стандартной комплектации; система быстросменных резцедержателей с кассетой; неподвижный и подвижный люнеты в комплекте; большой задний щит; интегрированное LED-освещение; система охлаждения и эксплуатационный инструмент включены.

Технические характеристики (выдержка)
Рабочая зона
Длина заготовки (макс.): 2.000 mm
Макс. Ø над станиной: 800 mm
Макс. Ø над суппортом: 570 mm
Макс. Ø без мостка: 1.035 mm
Длина мостка: 330 mm
Ширина станины: 400 mm

Ходы
Ход по оси X: 420 mm
Ход по оси Z1: 230 mm
Диапазон поворота верхнего суппорта: 70°

Главный шпиндель
Частота вращения шпинделя: 25 1/min - 1.600 1/min
Проходное отверстие шпинделя: 105 mm
Крепление шпинделя: D1-8
Конус шпинделя: ø 113 mm / 1:20

Ускоренный ход
Ускоренный ход X: 2.000 mm/min
Ускоренный ход Z: 4.000 mm/min

Подачи
Подача X: 0,022 mm/об - 0,74 mm/об
Подача Z: 0,044 mm/об - 1,48 mm/об

Резьбы
Метрические: 0,45 mm - 120 mm
Диатральные: 0,88 DP - 160 DP
Модуль: 0,25 mm - 60 mm
Whitworth: (54) 7/16 - 80 TPI

Задняя бабка
Диаметр пиноли: 90 mm
Конус пиноли: 5 MK
Ход пиноли: 235 mm
Поперечная регулировка: ± 11 mm

Мощность
Мощность главного привода: 7,5 kW

Габариты и масса
Габариты (Д x Ш x В): 3,74 m x 1,14 m x 1,91 m
Масса: 3.500 kg

Характеристики / технические данные

• Модель: Sinus 400/2000 D
• Категория: Конвенциональный токарный станок
• Длина заготовки (макс.): 2.000 mm
• Диа. над станиной: 800 mm
• Диа. над суппортом: 570 mm
• Ширина станины: 400 mm
• Ход X: 420 mm
• Ход Z1: 230 mm
• Диапазон скоростей шпинделя: 25 - 1.600 1/min
• Проходное отверстие шпинделя: 105 mm
• Крепление шпинделя: D1-8
• Конус шпинделя: ø 113 mm / 1:20
• Ускоренный ход X/Z: 2.000 / 4.000 mm/min
• Диапазоны подач X/Z: 0,022–0,74 mm/об / 0,044–1,48 mm/об
• Диапазоны резьб: метрическая 0,45–120 mm; диам. 0,88–160 DP; модуль 0,25–60 mm; Whitworth (54) 7/16–80 TPI
• Диаметр/ход пиноли: 90 mm / 235 mm
• Мощность главного двигателя: 7,5 kW
• Габариты: 3,74 m × 1,14 m × 1,91 m
• Масса: 3.500 kg
