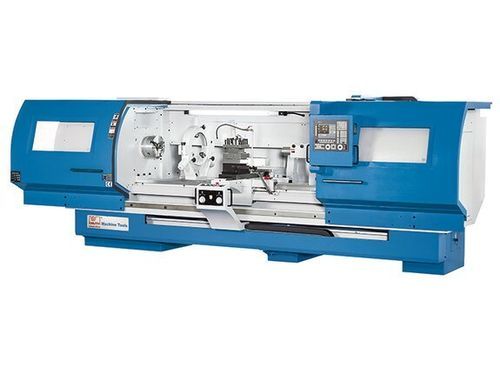

Токарный станок ЧПУ Forceturn 630.30

горизонтальный2 осиплоскостной

Описание
Серия Forceturn представляет собой платформу циклового управления для фрезерно-токарной обработки на плоской станине — предназначена для обработки длинных и тяжёлых заготовок. Конструкция серии допускает обработку длинных деталей (до 5 000 мм в рамках серии) с высокой геометрической стабильностью. Интуитивная система управления Fagor включает Teach-in и программирование циклов; два электронных маховика обеспечивают ручной режим работы и быструю наладку. Опции (люнеты, хвостовая бабка, транспортер стружки, револьверные головки и т.д.) позволяют адаптировать станок к задачам производства или ремонта.

Ключевые преимущества

• Цикловое управление для единичного и серийного производства
• Сервоприводный сменщик инструмента на 4 позиции для программных замен инструментов
• 2 электронных маховика для ручного управления и точной установки
• Плавно регулируемые обороты шпинделя с автоматическим 3-ступенчатым главным редуктором

Детали изделия

• Управление Fagor с интуитивным программированием циклов и редактором профилей для сложных заготовок
• Графическая симуляция для проверки программ перед обработкой
• Массивная станина с крупногабаритными, закалёнными и шлифованными направляющими
• Главный привод рассчитан на тяжёлые заготовки (22 кВт пиковая, 15 кВт непрерывно)
• Производительная система СОЖ и автоматическая централизованная система смазки в стандартной комплектации
• Диаметр отверстия шпинделя: 85 мм (модели 630) или 105 мм (модели 800)
• Тяжёлый автоматический 4-позиционный сервоприводной держатель инструмента для надёжной замены
• Два электронных маховика на пульте для быстрой наладки и ручного управления

Технические характеристики
Рабочая зона
Диаметр токарной обработки над станиной: 670 мм
Ширина станины: 450 мм
Высота центров: 335 мм
Диаметр над суппортом: 400 мм
Длина заготовки (макс.): 3 100 мм

Ходы
Ход X: 450 мм
Ход Z: 3 000 мм

Шпиндель
Диапазон скоростей: 27 1/мин - 2 250 1/мин
Крепление шпинделя: D1-8
Диаметр отверстия шпинделя: 85 мм

Ход быстрого перемещения
Быстрый ход X: 5 000 мм/мин
Быстрый ход Z: 5 000 мм/мин

Инструментальное оборудование
Число позиций инструмента: 4 позиции

Точности
Точность позиционирования X: 0,015 мм
Точность позиционирования Z: 0,02 мм
Повторяемость X: 0,007 мм
Повторяемость Z: 0,01 мм

Задняя бабка
Конус задней бабки: 5 MK
Диаметр пиноли: 105 мм
Ход пиноли: 170 мм

Мощности
Номинальная мощность главного привода: 22 кВт
Главный привод при постоянной нагрузке: 15 кВт
Мощность мотора X: 2 кВт
Мощность мотора Z: 3,6 кВт
Общая потребляемая мощность: 40 кВА

Габариты и масса
Габариты (Д x Ш x В): 5,5 м x 2,25 м x 2,25 м
Масса: 5 600 кг

Дополнительная информация / техническое резюме

• Модель: Forceturn 630.30
• Тип: Цикловой фрезерно-токарный станок на плоской станине (CNC)
• Система управления: Fagor (программирование циклов, редактор профилей, графическая симуляция)
• Отверстие шпинделя (630): 85 мм; крепление шпинделя D1-8
• Диаметр над станиной: 670 мм; над суппортом: 400 мм
• Указанная максимальная длина заготовки: 3 100 мм (серия может поддерживать большие длины при соответствующей конфигурации)
• Ходы X/Z: 450 мм / 3 000 мм; быстрого перемещения X/Z: 5 000 мм/мин
• Главный двигатель: 22 кВт (15 кВт непрерывно); общая потребляемая мощность: 40 кВА
