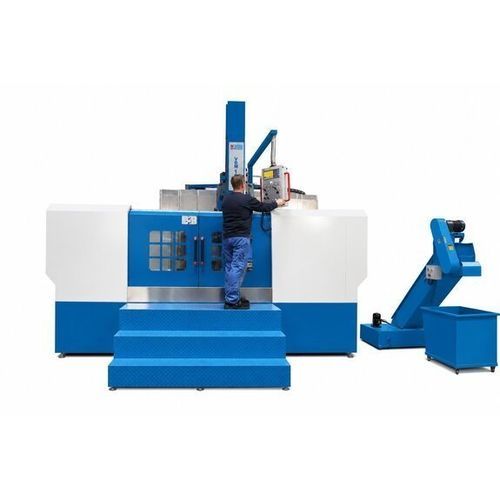

Традиционный токарный станок VDM 1600 S

вертикальный3 осипривод заднего хода

Overview
VDM 1600 S — это традиционный вертикально-токарный станок для обработки заготовок большого диаметра и веса, с упрощённой загрузкой/выгрузкой. Привод подачи — серводвигатель большого крутящего момента; гидравлика обеспечивает зажим поперечной траверсы; главный привод с редуктором предназначен для тяжёлой резки. Для наружной обработки доступен боковой суппорт с собственным подводом. Стандартно устанавливается 3-осевой индикатор положения для обеспечения точности.

Highlights

• Удобная оснащаемость и доступность для крана и погрузчика
• Бесступенчатое регулирование подачи через серводвигатель
• Длинный и жёсткий вертикальный вынос с закалёнными направляющими
• Боковой суппорт с собственным подводом для наружной обработки
• Редукторный привод для большого крутящего момента

Working area
Макс. диаметр обработки: 1.600 mm
Диаметр при обработке верхним державком: 1.600 mm
Диаметр при обработке боковым державком: 1.400 mm
Макс. высота обработки: 1.000 mm
Диапазон поворота верхнего державка: ± 30°
Макс. длина заготовки: 1.000 mm
Макс. масса заготовки: 5.000 kg

Travels
Ход X1 оси, верхний суппорт: 915 mm
Ход Z1 оси, верхний суппорт: 800 mm
Ход W оси, траверса: 650 mm
Ход X2 оси, боковой суппорт: 630 mm
Ход Z2 оси, боковой суппорт: 900 mm

Headstock
Диапазон скоростей: 5 1/min - 160 1/min
Макс. крутящий момент шпинделя: 25.000 Nm
Диаметр поворотного стола: 1.400 mm

Rapid feed
Быстрая подача верхнего суппорта: 1.800 mm/min
Быстрая подача бокового суппорта: 1.800 mm/min

Feed
Скорость подачи по X: 0,8 mm/min - 86 mm/min
Скорость подачи по Z: 0,8 mm/min - 86 mm/min
Скорость подачи по W: 440 mm/min

Tooling
Державка инструмента: 30 mm x 40 mm
Макс. масса инструмента: 50 kg

Drive capacity
Мощность главного привода: 30 kW
Мощность мотора X оси: 4,7 kW
Мощность мотора Z оси: 4,7 kW

Measures and weights
Габариты (Д x Ш x В): 6,5 m x 4,2 m x 5 m
Масса станка: 12.500 kg

Technical specifications

• Модель: VDM 1600 S
• Макс. диаметр обработки: 1.600 mm
• Макс. высота обработки: 1.000 mm
• Макс. масса заготовки: 5.000 kg
• Макс. крутящий момент шпинделя: 25.000 Nm
• Главный мотор: 30 kW
• Серводвигатели для бесступенчатой подачи
• Гидравлический зажим траверсы
• Боковой суппорт с собственным подводом (X2/Z2)
• Ходы: X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• Быстрая подача верх./бок. суппорта: 1.800 mm/min
