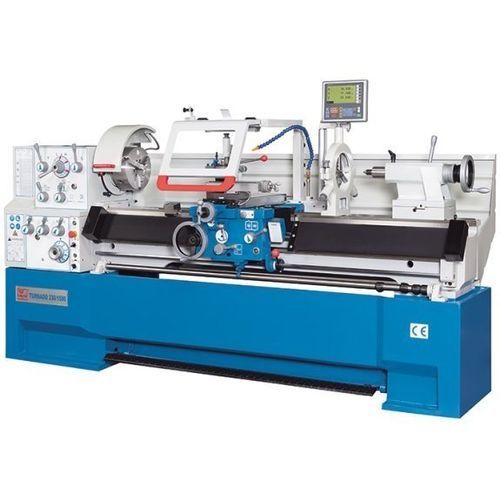

Традиционный токарный станок Turnado 230/1000

горизонтальный3 осиуниверсальный

Краткое описание
Turnado 230/1000 — это универсальный классический токарный станок для операций точения, сверления и нарезания резьбы. Он оснащён монолитной чугунной станиной, 3‑осевым индикатором положения и большим отверстием шпинделя для обработки валов и труб. Поставляется с набором стандартного оснащения для типичных задач цеха.

Основные преимущества

• Универсальный токарный станок: высота центров 230 мм, междуцентровое расстояние 1 000 мм
• Монолитная чугунная станина с призматическими направляющими, закалёнными и шлифованными
• 3‑осевой индикатор положения в абсолютном и инкрементном режимах
• Внутренний диаметр шпинделя 58 мм, крепление Camlock D1‑6
• Главный двигатель 5,5 кВт; диапазон скоростей 25–2 000 об/мин

Станина

• Тяжёлая ребристая станина и монолитное основание из чугуна обеспечивают стабильную опору для прецизионной обработки
• Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра
• Призматические направляющие закалены и шлифованы для длительного сохранения точности

Передняя бабка / подача

• Многоступенчатая коробка передач и главный двигатель 5,5 кВт обеспечивают необходимый крутящий момент в широком диапазоне оборотов
• Шестерни и валы закалены и шлифованы, работают в замкнутой масляной ванне
• Большое отверстие шпинделя и качественная опора шпинделя обеспечивают стабильность при радиальных/осевых нагрузках
• В стандартную комплектацию входят 3‑кулачковый патрон (реверсивные твёрдые кулачки), 4‑кулачковый независимый патрон и большая планшайба
• Коробка подач содержит многочисленные шаги для метрической и Whitworth резьбы

Суппорт

• Усиленная конструкция суппорта для восприятия высоких сил съёма стружки
• Рычаг переключения подачи и гайка фартука с автоматическим блокирующим механизмом для безопасности
• Останов шпинделя с четырьмя регулируемыми кулачками для автоматического отключения продольной подачи
• Микрометрическая упорная планка и предустановленные позиции для упрощения повторяющихся операций
• Централизованная смазка на суппорте для подачи смазки на все направляющие
• Большой поворотный защитный кожух на суппорте для защиты оператора и чистоты рабочей зоны

Задняя бабка

• Пиноль с удобной шкалой и ходом 120 мм для глубоких сверлений и центровки
• Поперечная регулировка ±13 мм для обработки конических валов между центрами

Комплектация (стандарт)

• Педаль тормоза и большая задняя брызгозащитная стенка
• LED‑освещение в кожухе суппорта
• Многофункциональная система быстросменных резцедержателей с кассетой
• Неподвижная и подвижная люнеты для длинных заготовок
• Система охлаждения и базовый набор инструментов
• 3‑осевой индикатор положения последнего поколения в стандартной комплектации

Технические характеристики

• Рабочая зона: длина заготовки макс. 1 000 мм; Ø над станиной 460 мм; Ø над суппортом 274 мм; Ø над мостком 690 мм; длина мостка 155 мм; ширина станини 300 мм; высота центров 230 мм
• Ходы: X‑ось 285 мм; Z1‑ось 128 мм; поворот верхней салазки ±52°
• Главный шпиндель: обороты (12) 25–2 000 об/мин; внутренний диаметр шпинделя 58 мм; крепление Camlock D1‑6; конус шпинделя 6 MK
• Подачи: X 0,014–0,784 мм/об; Z 0,031–1,7 мм/об
• Резьбы: метрическая 0,1–14 мм; диаметральная (50) 4–112 DP; модуль 0,1–7 мм; Whitworth (60) 2–112 TPI
• Задняя бабка: диаметр пиноли 60 мм; конус 4 MK; ход пиноли 120 мм; поперечная регулировка ±13 мм
• Привод: мощность главного двигателя 5,5 кВт
• Габариты и масса: 2,2 м x 1,08 м x 1,34 м (Д x Ш x В); масса 1 720 кг
