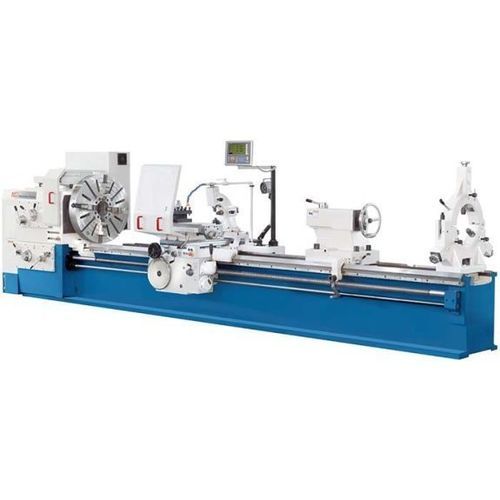

Традиционный токарный станок DL S 515/5000

горизонтальный3 осиплоскостной

Обзор
DL S 515/5000 — тяжёлый конвенциональный токарный станок, рассчитанный на обработку заготовок большого диаметра и большой длины. Обрабатывает заготовки длиной до 5 000 мм между центрами и большие диаметры благодаря широкому оребренному моноблочному станине и массивному шпиндельному узлу. Многодисковая муфта и вручную переключаемая 4-ступенчатая коробка передач с частотным управлением обеспечивают управляемый разгон шпинделя и регулировку крутящего момента при тяжёлой резке.

Основные преимущества

• Макс. расстояние между центрами: 5 000 мм
• Отверстие шпинделя: 100 мм (A2-11)
• Главный двигатель: 22 кВт
• 4 ступени регулировки скорости шпинделя
• Ускоренные подачи по осям X и Z
• Установленная 3-осевая индикация положения

Ключевые особенности (детали)

• Очень тяжёлая, широкая и оребренная станина моноблочной конструкции для высокой несущей способности
• Индукционно закалённые и шлифованные направляющие для долгосрочной точности и минимального износа
• Массивный шпиндельный узел с высокоточной шпиндельной сборкой на конических роликовых подшипниках для стабильности под нагрузкой
• Ручное 4-ступенчатое редукторное устройство в сочетании с частотным управлением и мощным шпиндельным мотором обеспечивает высокий крутящий момент
• Джойстиковое управление подачами X и Z, смонтированное на суппорте
• Регулируемая предохранительная муфта в фартуке для защиты механики подачи
• Ускоренные подачи X и Z для быстрого позиционирования суппорта
• Суппорт и верхняя каретка рассчитаны на большие силы резания
• Функции дисплея: раздельное и дифференц./накопит. отображение Z0 и Z1; разрешение 0,01 / 0,005 мм; память на 10 инструментов; переключение радиус/диаметр; конвертация мм/дюйм; расчёт круговой схемы отверстий; калькулятор

Рабочая зона
Длина заготовки (макс.): 5 000 мм
Диаметр по станине: 1 000 мм
Диаметр по суппорту: 720 мм
Диаметр по мостку: 1 350 мм
Масса заготовки (макс.): 4 000 кг
Длина мостка: 470 мм
Ширина станины: 600 мм

Ходы
Ход X: 520 мм
Ход Z: 4 700 мм
Ход Z1: 250 мм
Поворот верхней каретки: 90°

Шпиндель
Диапазон частот вращения: 5 1/min - 630 1/min
Отверстие шпинделя: 100 мм
Монтаж шпинделя: A2-11

Ускоренные подачи
Ускоренная подача X: 1 800 мм/мин
Ускоренная подача Z: 3 640 мм/мин

Подача
Скорость подачи X: 0,04 мм/мин - 4,8 мм/мин
Скорость подачи Z: 0,08 мм/мин - 9,6 мм/мин
Скорость подачи Z1: 0,02 мм/мин - 2,4 мм/мин

Инструментальное оборудование
Размер хвостовика инструмента: 32 мм x 32 мм

Резьбообразование
Метрическая: (53) 1 - 120 мм
Дюймовая: (49) 30 - 1/4
Диаметральная (DP): (56) 60 - 0,5 DP
Модульная: (54) 0,5 - 60 мм

Задняя бабка
Диаметр шпинделя задней бабки: 120 мм
Конус задней бабки: 6 MK
Ход шпинделя задней бабки: 250 мм

Мощность привода
Мощность главного двигателя: 22 кВт
Мощность насоса СОЖ: 0,15 кВт
Мощность двигателя подачи: 1,1 кВт
Общее энергопотребление: 23 кВА

Габариты и вес
Габариты (Д x Ш x В): 7,15 m x 1,5 m x 1,6 m
Масса: 9.500 кг

Технические характеристики (фрагмент)

• Модель: DL S 515/5000
• Макс. длина заготовки: 5 000 мм
• Макс. диаметр по станине: 1 000 мм
• Макс. диаметр по суппорту: 720 мм
• Отверстие шпинделя: 100 мм
• Диапазон оборотов шпинделя: 5 - 630 об/мин
• Главный мотор: 22 кВт
• Ускоренные подачи X/Z: 1 800 / 3 640 мм/мин
• Скорости подач X/Z/Z1: 0,04–4,8 / 0,08–9,6 / 0,02–2,4 мм/мин
• Габариты (Д×Ш×В): 7,15 m × 1,5 m × 1,6 m
• Масса станка: 9.500 кг
