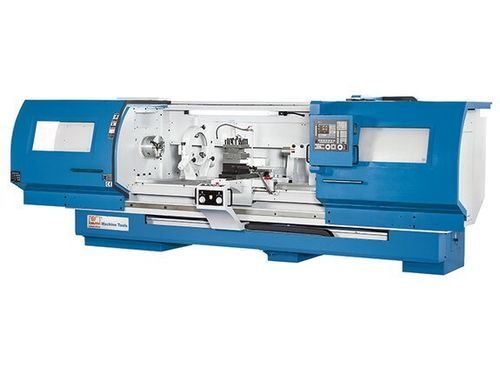

Токарный станок ЧПУ Forceturn 630.50

горизонтальный2 осиплоскостной

Описание
Forceturn 630.50 — плоскошпиндельный CNC‑токарный станок для обработки длинномерных и тяжёлых заготовок. Конструкция со станиной и закалёнными, шлифованными направляющими обеспечивает точное точение при длине заготовки до 5.100 mm. Блок управления имеет функцию Teach-in и два электронных маховика для ручной наладки и тонкой подстройки. Набор опций позволяет адаптировать станок для ремонтных цехов или единичного производства.

Основные преимущества

• Мощный главный привод для тяжёлой резки
• Сервоприводной 4‑позиционный сменщик инструмента
• Два электронных маховика для ручного управления и наладки
• Программирование циклов с графической симуляцией и редактором профилей

Рабочая зона

• Диаметр токарной обработки над станиной: 670 mm
• Ширина станины: 450 mm
• Высота центров: 335 mm
• Диаметр токарной обработки над суппортом: 400 mm
• Длина детали (макс.): 5.100 mm

Ходы

• Ход по оси X: 450 mm
• Ход по оси Z: 5.000 mm

Шпиндель

• Диапазон частот вращения: 27 1/min - 2.250 1/min
• Крепление шпинделя: D1-8
• Проходное отверстие шпинделя: 85 mm

Скоростные подачи

• Скорость быстрого перемещения X: 5.000 mm/min
• Скорость быстрого перемещения Z: 5.000 mm/min

Инструментальное оснащение

• Количество позиций инструмента: 4 (сервоприводной сменщик)

Точности

• Точность позиционирования оси X: 0,015 mm
• Точность позиционирования оси Z: 0,03 mm
• Повторяемость оси X: 0,007 mm
• Повторяемость оси Z: 0,015 mm

Задняя бабка

• Конус задней бабки: 5 MK
• Диаметр шпинеля задней бабки: 105 mm
• Ход шпинеля задней бабки: 170 mm

Мощности

• Номинальная мощность главного привода: 22 kW (15 kW непрерывно)
• Мощность мотор-редуктора X: 2 kW
• Мощность мотор-редуктора Z: 3,6 kW
• Общая потребляемая мощность: 40 kVA

Габариты и масса

• Габариты (Д x Ш x В): 7,5 m x 2,25 m x 2,45 m
• Масса: 7.600 kg

Конструкция и опции (кратко)

• Массивная станина с закалёнными, шлифованными и покрытыми направляющими для точной обработки тяжёлых деталей
• Программируемый шпиндель с автоматическим 3‑ступенчатым главным редуктором
• Управление Fagor (напр., Fagor 8058 Elite) с программированием циклов и графической симуляцией
• Два электронных маховика на пульте для ручного управления и быстрой наладки
• Тяжёлый автоматический 4‑позиционный серво сменщик инструмента
• Производительная СОЖ и автоматическая централизованная система смазки в комплекте
• Опции: люнеты (разных диапазонов), цепной транспортер стружки, серво револьвер (VDI), дополнительные патроны, варианты задней бабки

Технические характеристики

• Модель: Forceturn 630.50
• Діаметр над станиной: 670 mm
• Макс. длина заготовки: 5.100 mm
• Проход шпинделя: 85 mm
• Диапазон частот шпинделя: 27 – 2.250 1/min
• Мощность главного привода: 22 kW (15 kW непрерывно)
• Ход X: 450 mm; ход Z: 5.000 mm
• Быстрый ход: 5.000 mm/min (X и Z)
• Инструментальный магазин: 4‑позиционный серво сменщик
• Задняя бабка: 5 MK, Ø шпинеля 105 mm, ход 170 mm
• Точность позиционирования X/Z: 0,015 / 0,03 mm; Повторяемость X/Z: 0,007 / 0,015 mm
• Габариты: 7,5 m x 2,25 m x 2,45 m; Масса: 7.600 kg
