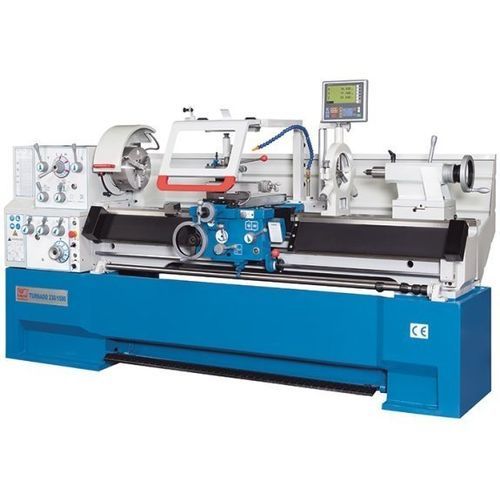

Традиционный токарный станок Turnado 280/2000

горизонтальный3 осинарезание резьбы

Обзор
Серия Turnado представляет собой современные универсальные токарные станки для многофункциональной промышленной токарной обработки. Они сочетают монолитную чугунную станину, мощный привод шпинделя и полноценное стандартное оборудование, включая 3‑осный цифровой указатель положения и систему быстросменных державок.

Основные преимущества

• Классическая жёсткая конструкция с цельной чугунной станиной
• Большое отверстие шпинделя и широкий диапазон скоростей
• 3‑осный цифровой индикатор положения с множеством функций
• Регулируемые продольные упоры и микрометрический упор станка
• Широкий набор стандартных аксессуаров для быстрой пуска в производство

Технические данные — Рабочая область
Длина заготовки (макс.): 1.928 mm
Проходной диаметр над станиной: 560 mm
Диаметр над суппортом: 355 mm
Диаметр над мостом: 785 mm
Длина моста: 170 mm
Ширина станини: 350 mm
Высота центров: 280 mm

Технические данные — Детали
Комплектация: с индикатором положения

Технические данные — Ходы
Ход по оси X: 316 mm
Ход по оси Z1: 130 mm
Диапазон поворота верхней бабки: ± 52°

Технические данные — Шпиндельная головка
Частоты вращения шпинделя: (12) 25 - 1.600 1/min
Проход шпинделя: 80 mm
Крепление шпинделя: Camlock D1-8
Конус шпинделя: 7 MT

Технические данные — Подача
Подача по X: 0,02 mm/R - 0,573 mm/R
Подача по Z: 0,059 mm/R - 1,646 mm/R

Технические данные — Резьбы
Метрическая резьба: 0,2 mm - 14 mm
Диаметральная: (50) 4-112 DP
Модуль: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Технические данные — Задняя бабка
Диаметр хвостовика задней бабки: 75 mm
Конус задней бабки: 5 MT
Ход хвостовика: 180 mm
Поперечная регулировка: ± 12 mm

Технические данные — Мощность привода
Мощность главного привода: 7,5 kW

Технические данные — Габариты и масса
Габариты (Д x Ш x В): 3,34 m x 1,15 m x 1,46 m
Масса: 2.720 kg

Детали изделия — Станина

• Желобчатая цельная чугунная станина и массивная опорная рама обеспечивают прочную базу для эффективной стружкообразующей обработки
• Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра
• Направляющие призматического сечения закалены и шлифованы для долговременной точности

Детали изделия — Шпиндельная головка / коробка подач

• Мощный главный двигатель с понижающими ступенями передач даёт высокий крутящий момент и широкий диапазон скоростей
• Шестерни и валы закалены, шлифованы и работают в замкнутой масляной ванне
• Большой проходной диаметр шпинделя позволяет зажимать валы и трубы большого диаметра
• Высококачественные опоры шпинделя с преднатягом обеспечивают точность при радиальных и осевых нагрузках
• В комплекте: 3‑кулачковый патрон с твёрдыми переворачиваемыми кулачками, 4‑кулачковый независимый патрон и большая плита
• Удобная панель управления на шпиндельной головке для интуитивной работы
• Коробка подач обеспечивает широкий выбор шагов резьбы для метрических и Whitworth резьб

Детали изделия — Суппорт

• Дополнительно широкая конструкция суппорта для восприятия высоких сил резания
• Рычаг управления подачей и гайка суппорта с автоматической блокировкой для безопасности
• Остановочный шпиндель с четырьмя регулируемыми кулачками для автоматического отключения продольной подачи
• Пресет позиций упрощает повторяющиеся операции с разными положениями по оси Z
• Микрометрический упор станины для точного ограничения хода
• Фрикционная муфта автоматической подачи расположена в центре суппорта для удобной регулировки
• Калибр резьбы и суппорт для надёжного определения шага при прерванной нарезке и упрощении обработки многозаходных резьб
• Верхняя салазка поворачивается и имеет крупную легко читаемую шкалу
• Большой поворотный защитный кожух на суппорте защищает оператора и поддерживает чистоту рабочего места
• Централизованная смазка на суппорте подаёт смазку во все направляющие и упрощает обслуживание

Детали изделия — Задняя бабка

• Хвостовик задней бабки снабжён прочной легко читаемой шкалой
• Большой ход хвостовика позволяет выполнять сложные сверлильные и центровочные работы
• Задняя бабка регулируется по ширине для обработки конических валов между центрами

Детали изделия — Комплектация (стандарт)

• 3‑кулачковый патрон Ø 315 mm (самоцентрирующийся, с одним комплектом твёрдых кулачков)
• 4‑кулачковый независимый патрон Ø 350 mm (с одним комплектом твёрдых кулачков)
• Плита Ø 450 mm
• Поддерживающие суппорты (Steady rest Ø13–152 mm, Follow rest Ø13–80 mm)
• 3‑осный индикатор положения X.Pos 3.2
• Система быстросменных державок и кассеты инструментов
• Система охлаждения
• Микрометрический продольный упор
• Калибр резьбы
• Переходные втулки, токарные центры (живые/мертвые), защитные ограждения, предохранитель патрона, педаль тормоза
• Рабочая лампа, комплект инструментов и руководство по эксплуатации
