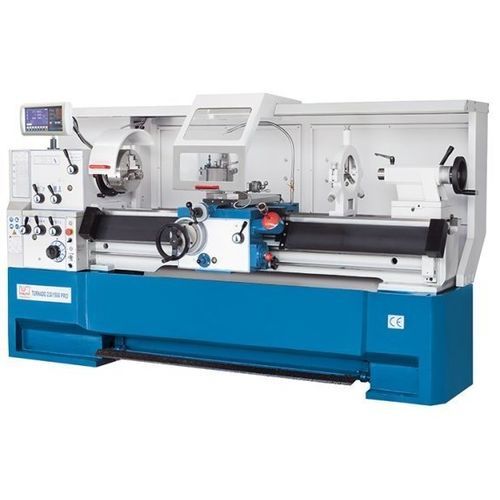

Традиционный токарный станок Turnado 280/1500 PRO

горизонтальный2 осиD1-8

Описание
Серия Turnado PRO представляет собой современную линейку универсальных токарных станков для производительного классического точения. Модели PRO сочетают широкий диапазон скоростей, управляемый инвертором, функцию постоянной скорости резания и ускоренные перемещения для эффективной обработки и высокого качества поверхности при простой эксплуатации и обслуживании.

Основные преимущества

• Бесступенчато регулируемый диапазон оборотов (управление инвертором)
• Суппорт с мотором быстрого хода
• Постоянная скорость резания (V‑constant) при обтачивании торца
• Широкая стандартная комплектация и эргономичная облицовка

Ключевые подробности

• Тяжёлая ребристая станина и моноблочная консольная база обеспечивают высокую жёсткость
• Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра
• Понижающая передача и современное электронное управление приводом шпинделя обеспечивают высокий крутящий момент и широкий диапазон скоростей
• Преднагруженные высокоточные подшипники шпинделя обеспечивают превосходный биение и высокую грузоподъёмность
• Все направляющие регулируемые; шестерни, приводные валы и направляющие закалены и шлифованы
• Фартук работает в масляной ванне для низкого уровня обслуживания; централизованная смазка упрощает техобслуживание
• Микрометрическая упорная планка для высокой повторяемости по оси Z; задняя бабка регулируется в боковом направлении для конической обработки
• Индикатор положения X.Pos с цифровым показателем скорости и программируемыми вспомогательными функциями
• Постоянная скорость резания: при торцевой обработке обороты шпинделя автоматически адаптируются к диаметру заготовки, обеспечивая качество, близкое к ЧПУ

Технические данные — рабочая зона
Расстояние между центрами: 1 500 мм
Высота центров: 280 мм
Диаметр обработки над станиной: 560 мм
Макс. Ø над мостком: 785 мм
Макс. Ø над суппортом: 355 мм
Длина мостка: 170 мм
Ширина станины: 350 мм

Ходы
Ход X-оси: 316 мм
Ход Z1-оси: 130 мм
Диапазон поворота верхнего суппорта: ± 52°

Главный шпиндель
Диапазон оборотов, низкий: 25 1/min - 200 1/min
Диапазон оборотов, высокий: 200 1/min - 1.600 1/min
Внутренний диаметр шпинделя: 80 мм
Крепление шпинделя: Camlock D1-8
Конус шпинделя: 7 МТ

Подача
Подача X-оси: 0,02 мм/об - 0,573 мм/об
Подача Z-оси: 0,059 мм/об - 1,646 мм/об

Резьбонарезание
Метрическая резьба: 0,2 мм - 14 мм
Диаметральная резьба: (50) 4-112 DP
Модульная резьба: 0,1 мм - 7 мм
Whitworth: (60) 2-112 TPI

Задняя бабка
Диаметр пиноли задней бабки: 75 мм
Конус задней бабки: MK 5
Ход пиноли: 180 мм
Поперечная регулировка: ± 12 мм

Мощность привода
Мощность двигателя главного привода: 7,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 2,84 м x 1,15 м x 1,46 м
Масса: 2.370 кг

Технические характеристики

• Модель: Turnado 280/1500 PRO
• Категория: Универсальный токарный станок
• Расстояние между центрами: 1 500 мм
• Высота центров: 280 мм
• Диаметр обработки над станиной: 560 мм
• Внутренний диаметр шпинделя: 80 мм (Camlock D1-8, конус MT7)
• Диапазон скоростей: 25 - 1.600 1/min (две ступени)
• Мощность главного двигателя: 7,5 кВт
• Ходы X / Z1: 316 мм / 130 мм
• Масса: 2.370 кг
