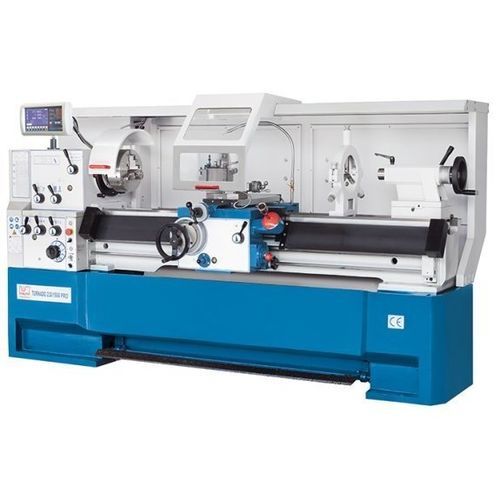

Традиционный токарный станок Turnado 230/1000 PRO

горизонтальный2 осиуниверсальный

Описание
Станки серии Turnado PRO сочетают классическую конструкцию токарного станка с современной системой привода и управления для промышленных токарных работ. Модели PRO оснащены инверторным управлением с широким диапазоном скоростей, функцией постоянной скорости резания и быстрыми перемещениями, что обеспечивает эффективную ручную и полуавтоматическую обработку валов, втулок и токарных деталей.

Основные преимущества

• Инверторный, бесступенчатый диапазон скоростей
• Суппорт с мотором быстрого перемещения для оперативного позиционирования
• Обширная стандартная комплектация и регулируемые направляющие
• Постоянная скорость резания (V‑constant) для равномерной шероховатости поверхности

Детали изделия

• Эргономичный кожух, интегрирующий органы управления и функции для удобства оператора
• Желобчатая чугунная станина, жёсткий шпиндельный узел и массивная монолитная рама для устойчивости
• Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра
• Редуктор и современное электронное управление шпинделем обеспечивают высокий крутящий момент и широкий диапазон скоростей
• Предварительно натянутые высокоточные подшипники шпинделя гарантируют соосность и грузоподъёмность
• Все направляющие регулируемые; зубчатые передачи и валовые агрегаты закалены и шлифованы для тихой работы
• Фартук работает в масляной ванне для минимального обслуживания; центральная смазка в суппорте упрощает обслуживание
• Микрометрический упор станины обеспечивает высокую повторяемость по оси Z
• Задняя бабка с боковой регулировкой для конической обработки
• Индикатор X.Pos дополнен цифровым индикатором оборотов и программируемыми дополнительными функциями
• Постоянная скорость резания: при обработке торца частота вращения шпинделя автоматически адаптируется к диаметру заготовки для поддержания скорости резания на режущей кромке

Технические характеристики
Рабочая зона
Расстояние между центрами: 1000 мм
Высота центров: 230 мм
Диаметр обработки над станиной: 460 мм
Макс. Ø над мостком: 690 мм
Макс. Ø над суппортом: 274 мм
Длина мостка: 155 мм
Ширина станины: 300 мм

Ходы
Ход по X: 285 мм
Ход по Z1: 128 мм
Предел поворота верхней суппорты: ± 52°

Главный шпиндель
Диапазон низких оборотов: 30 1/min - 600 1/min
Диапазон высоких оборотов: 600 1/min - 3000 1/min
Внутренний диаметр шпинделя: 58 мм
Крепление шпинделя: Camlock D1-6
Конус шпинделя: 6 MT

Подача
Подача X: 0,025 мм/об - 1,384 мм/об
Подача Z: 0,055 мм/об - 3,061 мм/об

Резьба
Метрическая резьба: 0,1 мм - 14 мм
Диаметральная резьба: (50) 4-112 DP
Модульная резьба: 0,1 мм - 7 мм
Whitworth: (60) 2-112 TPI

Задняя бабка
Диаметр пиноли задней бабки: 60 мм
Конус задней бабки: MK 4
Ход пиноли: 120 мм
Поперечная регулировка: ± 13 мм

Мощность привода
Мощность главного привода: 7,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 2,2 м x 1,08 м x 1,57 м
Масса: 1720 кг

Характеристики / технические данные

• Модель: Turnado 230/1000 PRO
• Тип: Универсальный токарный станок для ручной и полуавтоматической обработки
• Функция V-constant для поддержания постоянной скорости резания при обтачивании торца
• Съёмный мост для обработки коротких заготовок большого диаметра
• Проход шпинделя 58 мм, Camlock D1-6, конус 6 MT; обороты до 3000 1/min
• Диапазоны подач и нарезания резьб покрывают метрические, диаметральные, модульные и Whitworth профили
• Главный двигатель: 7,5 кВт; габариты и масса подходят для промышленной мастерской
