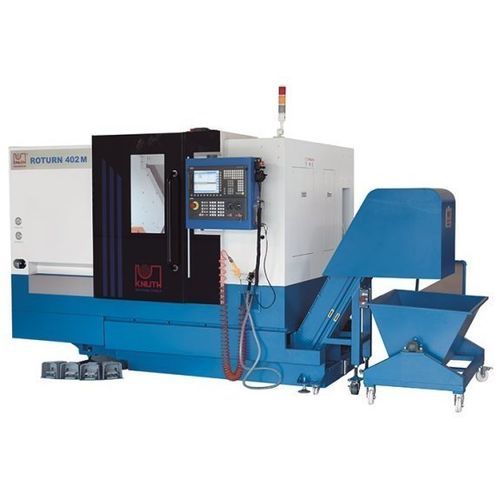

Токарный станок ЧПУ Roturn 400 M

горизонтальный3 осинаклонная станина

Описание
Roturn 400 M — компактный токарный станок с наклонной станиной для серийного производства, предназначенный для точного точения, сверления и фрезерования. Все оси оснащены линейными направляющими, имеется приводной цанговый патрон, гидравлически перемещаемый хвостовик и высокоразрешающая C‑ось. В стандартной комплектации 12‑позиционный револьвер с приводными инструментами, шарнирный транспортер для стружки и производительная система СОЖ. Система управления: Siemens 828 D Basic.

Основные преимущества

• 12‑позиционный револьвер с приводными инструментами
• C‑ось высокого разрешения для контурной обработки
• Приводной патрон (200 мм) и гидравлический задний шпиндель
• Шарнирный ленточный транспортер и эффективная система охлаждения в комплекте
• Система управления Siemens 828 D Basic

Рабочая зона
Длина заготовки (макс.): 340 мм
Высота центров: 200 мм
Макс. диаметр на станине: 400 мм
Макс. диаметр на суппорте: 250 мм
Длина обработки (макс.): 330 мм

Перемещения
Ход по X: 150 мм
Ход по Z: 350 мм

Шпиндель
Диаметр патрона: 200 мм
Диапазон скоростей: 50 1/min - 3.000 1/min
Крепление шпинделя: A2-6
Просвет шпинделя: 62 мм
Просвет со втулкой: 47 мм

Ход быстрого перемещения
Быстрый ход X: 20.000 мм/мин
Быстрый ход Z: 25.000 мм/мин

Инструментальный узел
Число позиций: 12 позиций
Размер хвостовика инструмента: 20 мм x 20 мм
Диаметр для расточных стоек: 32 мм
Скорость приводных инструментов: 3.000 1/min

Задняя бабка
Конус задней бабки: 5 MK
Диаметр пиноли: 88 мм
Ход пиноли: 85 мм

Мощность приводов
Мощность главного двигателя: 15 / 11 кВт
Мощность насоса СОЖ: 0,18 кВт
Мощность приводных инструментов: 2,3 кВт (постоянная нагрузка)

Габариты и масса
Габариты (Д x Ш x В): 3,75 м x 1,9 м x 1,92 м
Масса: 3.740 кг

Конструкция и дополнительные функции

• Тяжёлая конструкция наклонной станина для высокой жёсткости и удобной эвакуации стружки
• Прецизионные линейные направляющие по X и Z для стабильности под нагрузкой
• Ограждённая рабочая зона с большой раздвижной дверью для безопасного доступа
• Гидравлически управляемый хвостовик и автоматическая централизованная смазка
• Шарнирный транспортер стружки и производительная система СОЖ в стандартной комплектации

Технические характеристики

• Модель: Roturn 400 M
• Тип машины: CNC токарный станок с наклонной станиной
• Система управления: Siemens 828 D Basic
• Диаметр патрона: 200 мм
• Макс. скорость шпинделя: до 3.000 1/min
• Главный двигатель: 15 / 11 кВт
• Мощность приводных инструментов: 2,3 кВт (постоянно)
• Револьвер: 12 позиций (хвостовик 20 x 20 мм)
• Ходы: X = 150 мм, Z = 350 мм
• Диаметр обработки на станине: 400 мм
• Задняя бабка: 5 MK, ход 85 мм
• Габариты: 3,75 м x 1,9 м x 1,92 м
• Масса машины: 3.740 кг
