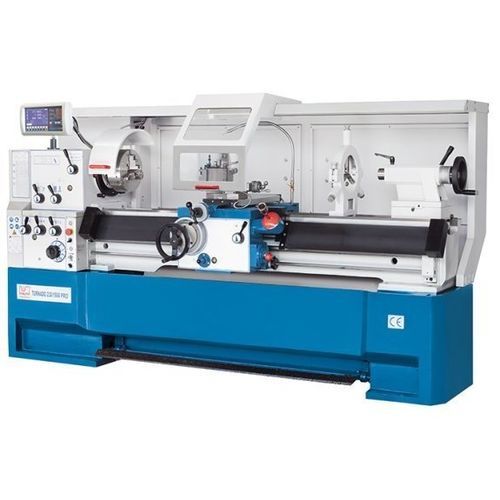

Традиционный токарный станок Turnado 230/1500 PRO

горизонтальныйжесткийCamlock D1-6

Описание
Серия Turnado PRO — современная версия классического универсального токарного станка. Модели PRO сочетают широкий диапазон скоростей, управляемый инвертором, с постоянной скоростью резания (V-konstant), быстрыми перемещениями и эргономичным кожухом, что обеспечивает производительную обработку и высокое качество поверхности. Предназначены для общепроизводственных токарных операций в промышленных мастерских.

Основные преимущества

• Бесступенчатая регулировка частоты вращения шпинделя с V-konstant
• Суппорт с мотором быстрого перемещения для быстрых продольных/поперечных перемещений
• Широкий набор стандартного оборудования и конструкция с низкими эксплуатационными требованиями
• Массивная монолитная чугунная станина для высокой жёсткости

Подробности

• Артикул: 320563
• Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра
• Понижающая передача и современное электронное управление шпинделем обеспечивают высокий крутящий момент в широком диапазоне скоростей
• Прецизионные предварительно нагруженные подшипники шпинделя обеспечивают высокую соосность и грузоподъёмность
• Все направляющие регулируемые; зубчатые колёса, валы и направляющие закалены и отшлифованы для тихой работы и длительного срока службы
• Фартук работает в масляной ванне для уменьшения обслуживания
• Централизованная смазка в суппорте поставляет смазку на все направляющие и упрощает обслуживание
• Микрометрический упор по станине обеспечивает высокую воспроизводимость по оси Z
• Задняя бабка регулируется вбок для точения конусов
• Индикатор положения X.Pos с цифровым индикатором скорости и программируемыми вспомогательными функциями

Технические характеристики

• Рабочая зона
  Расстояние между центрами: 1500 мм
  Высота центров: 230 мм
  Диаметр обработки над станиной: 460 мм
  Максимальный диаметр над мостком: 690 мм
  Диаметр над суппортом: 274 мм
  Длина мостка: 155 мм
  Ширина станины: 300 мм
• Ходы
  Ход X: 285 мм
  Ход Z1: 128 мм
  Диапазон поворота верхней каретки: ±52°
• Шпиндель
  Диапазон низких оборотов: 30 об/мин - 600 об/мин
  Диапазон высоких оборотов: 600 об/мин - 2300 об/мин
  Внутренний диаметр шпинделя: 58 мм
  Крепление шпинделя: Camlock D1-6
  Конус шпинделя: 6 MT
• Подачи
  Подача по X: 0,025 мм/об - 1,384 мм/об
  Подача по Z: 0,055 мм/об - 3,061 мм/об
• Резьбы
  Метрическая: 0,1 мм - 14 мм
  Диаметральная: (50) 4-112 DP
  Модуль: 0,1 мм - 7 мм
  Whitworth: (60) 2-112 TPI
• Задняя бабка
  Диаметр пиноли: 60 мм
  Конус задней бабки: MK 4
  Ход пиноли: 120 мм
  Поперечная регулировка: ±13 мм
• Мощность
  Мощность главного привода: 7,5 кВт
• Габариты и масса
  Габариты (Д x Ш x В): 2,75 м x 1,08 м x 1,57 м
  Масса: 1.970 кг

Комплектация и стандартное оснащение

• Типичный комплект: патроны, неподвижная и подвижная люнеты, регулируемый защитный кожух, система охлаждения, светодиодная лампа, набор инструментов, руководство по эксплуатации
