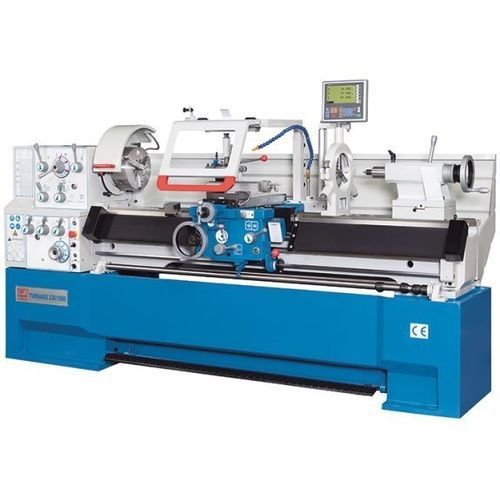

Традиционный токарный станок Turnado 230/2000

горизонтальный3 осиCamlock D1-6

Обзор продукта
Turnado 230/2000 — это классический универсальный токарный станок, предназначенный для разнообразных промышленных операций. Машина сочетает монолитную чугунную станину с большой рабочей зоной и современным 3‑осевым указателем положения, обеспечивая точные и повторяемые операции. Стандартная комплектация покрывает типичные потребности цеха и сокращает время наладки при серийном и единичном производстве.

Основные преимущества

• Монолитная тяжёлая чугунная станина для долговременной жёсткости
• Высота центров 230 мм, максимальная длина заготовки 2 000 мм
• Проходной диаметр над станиной 460 мм, над суппортом 274 мм
• 3‑осевой указатель положения (разрешение 0,005 мм)
• Полный комплект стандартного оборудования: патроны, люнеты, система быстросменных резцедержателей

Конструкция
Ребристая чугунная станина обеспечивает жёсткую базу и гашение вибраций. Направляющие имеют призматический профиль, закалены и шлифованы для долговременной точности. Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра.

Поворотная бабка и шпиндель
Многоступенчатая передача главного привода обеспечивает высокий крутящий момент в широком диапазоне оборотов. Шестерни и валы работают в масляной ванне, подвергнуты закалке и шлифовке. Опора шпинделя оптимизирована на жёсткость и преднатяг для сохранения точности под радиальными и осевыми нагрузками. В стандартной комплектации: 3‑кулачковый патрон Ø250 мм с жёсткими переворачиваемыми кулачками, 4‑кулачковый независимый патрон Ø300 мм и планшайба Ø350 мм.

Суппорт (каретка / передняя бабка)
Каретка выполнена широкой для восприятия больших усилий резания. Рычаг управления подачей и гайка каретки оснащены блокировками безопасности. Остановочный шпиндель имеет четыре регулируемых кулачка для автоматического отключения продольной подачи при повторяющихся операциях. Микрометрическая упор‑рейка обеспечивает точную позицию ограничителя хода. Центральная система смазки упрощает обслуживание направляющих.

Задняя бабка
Пиноль задней бабки имеет большой ход (120 мм) с хорошо читаемой шкалой и боковой регулировкой для обработки конических валов. Конус пиноли — 4 MT, совместим с распространёнными инструментами.

Управление и указатель положения
Эргономично расположенная панель управления на шпиндельной бабке обеспечивает быструю адаптацию оператора. Встроенный 3‑осевой указатель предлагает режимы ABS/INC, переключение радиус/диаметр, управление шпинделем и функции для конической обработки и расчёта постоянной скорости резания, что снижает время наладки и количество брака.

Комплектация и принадлежности

• 3‑осевой указатель положения (разрешение 0,005 мм)
• Система быстросменных резцедержателей и несколько держателей
• 3‑кулачковый патрон Ø250 мм (самоцентрирующий) с жёсткими переворачиваемыми кулачками
• 4‑кулачковый независимый патрон Ø300 мм и планшайба Ø350 мм
• Люнеты подвижная и неподвижная для длинных заготовок
• Система охлаждения и встроенная светодиодная рабочая лампа
• Микрометрический продольный упор, шаблон резьбы и приспособление для прерывистого нарезания резьбы
• Педаль тормоза, защитные кожуха, набор инструментов и руководство по эксплуатации

Техобслуживание / сервис
Централизованная смазка и детали привода в масляной ванне снижают трудоёмкость обслуживания. Закалённые и шлифованные зубчатые колёса и валы обеспечивают длительный срок службы; регулярная смазка и плановые проверки повышают доступность оборудования.

Технические характеристики

• Модель: Turnado 230/2000
• Тип: Универсальный токарный станок (конвенциональный)
• Длина заготовки (макс): 2 000 мм
• Высота центров: 230 мм
• Макс. Ø над станиной: 460 мм
• Макс. Ø над суппортом: 274 мм
• Макс. Ø над мостком: 690 мм
• Длина мостка: 155 мм
• Ширина станина: 300 мм
• Индикатор положения: 3 оси, разрешение 0,005 мм
• Ход X‑оси: 285 мм
• Ход Z1‑оси: 128 мм
• Угол поворота верхней салазки: ±52°
• Частоты вращения шпинделя: (12) 25 - 2 000 об/мин
• Проход шпинделя: 58 мм
• Крепление шпинделя: Camlock D1-6
• Конус шпинделя: 6 MT
• Подача X: 0,014 - 0,784 мм/об
• Подача Z: 0,031 - 1,7 мм/об
• Метрика резьб: 0,1 - 14 мм
• Диаметральная резьба (DP): (50) 4 - 112 DP
• Модуль: 0,1 - 7 мм
• Whitworth: (60) 2 - 112 TPI
• Диаметр пиноли задней бабки: 60 мм
• Конус пиноли: 4 MT
• Ход пиноли: 120 мм
• Поперечная регулировка пиноли: ±13 мм
• Мощность главного привода: 5,5 кВт
• Габариты (Д x Ш x В): 3,25 м x 1,08 м x 1,34 м
• Масса: 2 100 кг
