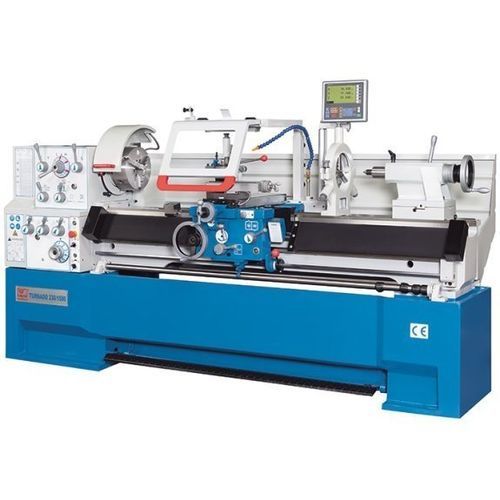

Традиционный токарный станок Turnado 230/1500

горизонтальный3 осиCamlock D1-6

Обзор
Станки серии Turnado — современное исполнение классического токарного станка, разработанное для мастерских и мелкосерийного производства. Аппарат сочетает монолитную чугунную станину, мощный главный привод и гибкие варианты оснастки. В стандартной комплектации — 3-осевой индикатор положения и система быстросменных резцедержателей; обширный набор опций позволяет адаптировать станок под конкретные производственные задачи.

Основные преимущества

• Классическая жёсткая конструкция с монолитной чугунной станиной
• Высота центров 230 мм, диаметр над станиной 460 мм
• Макс. длина заготовки 1 500 мм и съёмный мост для обработки больших диаметров
• 3-осевой индикатор положения и регулируемые продольные упоры
• Полный пакет стандартного оборудования

Технические характеристики (таблицы)
Рабочая зона
Длина заготовки (макс.): 1 500 мм
Диаметр при работе над станиной: 460 мм
Диаметр при работе над суппортом: 274 мм
Диаметр при работе над мостком: 690 мм
Длина мостка: 155 мм
Ширина станина: 300 мм
Высота центров: 230 мм

Детали
Комплектация: с индикатором положения

Ходы
Ход по оси X: 285 мм
Ход по оси Z1: 128 мм
Диапазон поворота верхней траверсы: ± 52°

Передняя бабка
Частоты вращения шпинделя: (12) 25 - 2.000 об/мин
Проход шпинделя: 58 мм
Крепление шпинделя: Camlock D1-6
Конус шпинделя: 6 MK

Подача
Подача по X: 0,014 мм/об - 0,784 мм/об
Подача по Z: 0,031 мм/об - 1,7 мм/об

Резьбонарезание
Метрическая: 0,1 мм - 14 мм
Дайаметральная: (50) 4-112 DP
Модуль: 0,1 мм - 7 мм
Whitworth: (60) 2-112 TPI

Задняя бабка
Диаметр пиноли: 60 мм
Конус пиноли: 4 MK
Ход пиноли: 120 мм
Поперечная регулировка: ± 13 мм

Привод
Мощность главного привода: 5,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 2,75 м x 1,08 м x 1,34 м
Масса: 1.970 кг

Детали изделия

• Станина: Монолитная чугунная станина с глубокими рёбрами жёсткости, прочный шпиндельный узел и массивная опора обеспечивают устойчивую базу и долговременную точность направляющих. Съёмный мост позволяет обрабатывать короткие заготовки большого диаметра.
• Передняя бабка / коробка подач: Многоступенчатая коробка передач, закалённые и шлифованные шестерни и валы в масляной ванне обеспечивают высокий момент и надёжную работу. Большой проход шпинделя для валов и труб; стандартная комплектация включает патроны и планшайбу. Удобная панель управления на передней бабке.
• Суппорт: Широкий суппорт для восприятия высоких сил резания. Рычаг переключения подач и стопорная гайка с автоматической блокировкой. Останов шпинделя с четырьмя регулируемыми кулачками для автоматической остановки продольной подачи. Микрометрический упор для точного ограничения хода. Центральная смазка направляющих, предохранительный кожух и скользящая муфта для автоматической подачи.
• Задняя бабка: Пиноль с удобной шкалой и большим ходом для сверления и центрования; боковая регулировка для обработки конических валов.
• Комплектация (стандарт): Тормоз педалью, задний распылительный щит, интегрированное светодиодное рабочее освещение, многофункциональная система быстросменных резцедержателей с кассетой, неподвижная и подвижная люнеты, индикатор положения последнего поколения, система охлаждения и набор эксплуатационных инструментов.

Caractéristiques / spécifications techniques

• Модель: Turnado 230/1500
• Длина заготовки (макс.): 1 500 мм
• Диаметр обработки над станиной: 460 мм
• Высота центров: 230 мм
• Диапазон оборотов шпинделя: (12) 25 - 2.000 об/мин
• Проход шпинделя: 58 мм
• Крепление шпинделя: Camlock D1-6
• Конус шпинделя: 6 MK
• Мощность главного двигателя: 5,5 кВт
• Габариты: 2,75 м x 1,08 м x 1,34 м
• Масса: 1.970 кг
