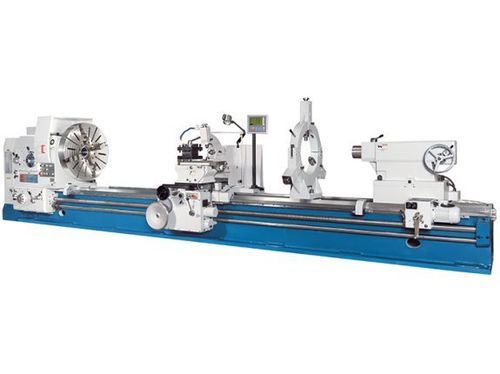

Традиционный токарный станок DL E Heavy 620/1500

горизонтальный3 оси10 инструментов

Описание
DL E Heavy 620/1500 — это тяжёлый конвенциональный токарный станок, предназначенный для обработки крупных диаметров и длинных заготовок. Станок обрабатывает заготовки длиной до 1.500 мм и допускает диаметр над станиной до 1.250 мм. Широкая ребристая станина выдерживает большие нагрузки; главный шпиндель приводится в движение многодисковой муфтой и двигателем мощностью 22 кВт; задняя бабка оснащается моторным позиционированием для удлинённых конфигураций.

Основные преимущества

• Межцентровые расстояния в серии до 8.000 мм
• Диаметр обработки над станиной: 1.250 мм
• Отверстие шпинделя: 130 мм
• Мощность главного привода: 22 кВт
• Поставка с установленным 3-осевым УЦИ

Рабочая зона
Длина заготовки (макс.): 1.500 мм
Макс. Ø над станиной: 1.250 мм
Ø над суппортом: 900 мм
Макс. масса заготовки (между центрами): 6.000 кг
Ширина станины: 755 мм
Макс. масса заготовки (при креплении в патроне): 1.500 кг

Технологические ходы
Ход X-оси: 630 мм
Ход Z-оси: 1.300 мм
Ход Z1-оси: 300 мм
Диапазон поворота верхней бабки: ± 180°

Главный шпиндель
Частоты вращения (справа): 3,15 1/min - 315 1/min
Частоты вращения (слева): 4 1/min - 315 1/min
Внутренний диаметр шпинделя: 130 мм
Крепление шпинделя: ISO A2-15

Ускоренные ходы
Ускоренный ход X-оси: 1.870 мм/мин
Ускоренный ход Z-оси: 3.740 мм/мин

Подача
Подача X-оси: 0,064 мм/об - 12 мм/об
Подача Z-оси: 0,032 мм/об - 6 мм/об
Подача Z1-оси: 0,016 мм/об - 3 мм/об

Резьбонарезание
Метрическая: 1 мм - 120 мм
Диаметральная: (42) 30 - 1/4 DP
Модульная: 0,5 мм - 60 мм
Whitworth: (48) 0,5 - 60 TPI

Задняя бабка
Диаметр пиноли задней бабки: 160 мм
Конус пиноли: метрич. 80
Ход пиноли: 300 мм
Поперечная регулировка задней бабки: ± 2,5 мм

Мощность привода
Мощность главного двигателя: 22 кВт

Габариты и масса
Габариты (Д x Ш x В): 4,6 м x 1,81 м x 1,79 м
Масса: 9.750 кг

Детали продукта / конструкция и функции

• Ребристая тяжёлая станина для снижения вибраций
• Индукционно закалённые и шлифованные направляющие
• Надёжная многодисковая муфта для привода шпинделя
• Отдельный мотор ускоренного хода для осей X и Z
• Джойстик для управления подачами X/Z, установленный на суппорте
• Моторное позиционирование задней бабки (для моделей от 3.000 мм межцентрового расстояния)
• Крупноразмерные подшипники шпинделя и предохранительная муфта в коробке
• Поставка с полностью собранным 3-осевым УЦИ

3-осевой УЦИ (функции)

• Повышенная точность обработки и снижение количества брака
• Экономия времени и рост производительности
• Удобный для оператора дисплей и клавиатура
• Разрешение: 0.01 / 0.005 мм
• Память на 10 инструментов; переключение радиус/диаметр; конвертация мм/дюймы; расчёт круговой схемы отверстий

Технические характеристики

• Серия модели: DL E Heavy
• Типичные области применения: тяжёлое конвенциональное точение для больших диаметров и длинных межцентровых расстояний
• Макс. длина заготовки (этот вариант): 1.500 мм
• Диаметр над станиной (этот вариант): 1.250 мм
• Отверстие шпинделя: 130 мм
• Мощность главного шпинделя: 22 кВт
• Макс. масса заготовки между центрами: 6.000 кг
• Ускоренные ходы: X = 1.870 мм/мин; Z = 3.740 мм/мин
• Диапазоны подач: X = 0,064–12 мм/об; Z = 0,032–6 мм/об
