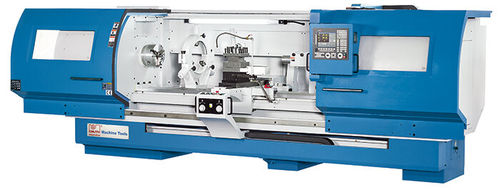

Токарный станок ЧПУ Forceturn 800.15

горизонтальный2 осиплоскостной

Краткое описание
Серия Forceturn представляет фрезерно‑токарные решения на основе фрезерно-винтового (flat‑bed) фундамента: плоская станина и усиленные направляющие обеспечивают обработку крупных тяжёлых деталей длиной до 5 000 мм с высокой жёсткостью и точностью. Удобная система управления Fagor поддерживает Teach-in и цикловую программирование; два электронных маховика допускают позиционирование в ручном режиме и оперативную наладку. Набор опций позволяет конфигурировать станок для участков обслуживания, единичного производства или мелкосерийных выпусков.

Основные преимущества

• Мощный главный привод для тяжёлой обработки
• Сервоприводной сменщик инструмента на 4 позиции
• Два электронных маховика для ручного управления и оперативной наладки
• Цикловое программирование и графическое моделирование для серийного производства

Конструкция станка

• Плоская станина с крупногабаритными закалёнными и шлифованными направляющими, покрытыми противоизнашивающим слоем
• Главный привод, обеспечивающий обработку заготовок до ~1,7 т (в зависимости от исполнения)
• Эффективная СОЖ и автоматическая централизованная система смазки в стандартной комплектации
• Диаметр проходного отверстия шпинделя: 85 мм (модели 630) или 105 мм (модели 800)

Шпиндель и главное передаточное устройство

• Бесступенчато регулируемые и программируемые частоты шпинделя с автоматическим 3‑ступенчатым главным редуктором
• Варианты мощности главного двигателя: 15 кВт (длительная) / 22 кВт (пиковая)

Сменщик инструмента

• Тяжёлый автоматический 4‑позиционный револьвер с серводвигателем для программируемой смены инструмента

Управление и эксплуатация

• Система Fagor с интуитивной программированием циклов и Profile Editor для серийного и единичного производства
• Графическая симуляция для безопасной проверки и наладки
• Компактный пульт управления с двумя электронными маховиками для ручной работы и быстрого переналадки

Технические характеристики

• Диаметр над станиной: 818 мм; Ширина станины: 450 мм; Высота центров: 420 мм; Диаметр над суппортом: 570 мм; Макс. длина заготовки: 1 600 мм
• Ходы: X‑ось: 450 мм; Z‑ось: 1 500 мм
• Главная шпиндельная часть: Диапазон оборотов: 20 - 1 500 об/мин; Крепление шпинделя: A1-11; Проход шпинделя: 105 мм
• Ход быстрый: X/Z: 5 000 мм/мин
• Позиции инструмента: 4
• Точности: Позиционирование X/Z: 0,015 мм; Повторяемость X/Z: 0,007 мм
• Задняя бабка: Коническая втулка: 5 MK; Диаметр пиноли: 105 мм; Ход пиноли: 170 мм
• Мощность: Номинальная мощность главного двигателя: 22 кВт; Постоянная нагрузка: 15 кВт; Двигатель X: 2 кВт; Двигатель Z: 3,6 кВт; Общая потребляемая мощность: 40 кВА
• Габариты и масса: (Д x Ш x В): 4 м x 2,25 м x 2,25 м; Масса: 4 500 кг
