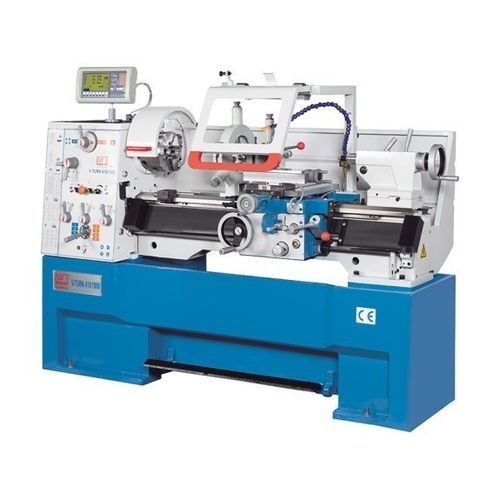

Токарный станок с ручным управлением V-Turn 410/1000

горизонтальный3 осиCamlock D1-6

Обзор
V-Turn 410/1000 — это токарный станок высокой точности, предназначенный как для слесарных работ, так и для мелкосерийного производства. Оснащён инвертором и высокопроизводительным двигателем шпинделя, имеет две бесступенчато регулируемые зоны скоростей до 3 000 1/min и обеспечивает стабильную работу при более тяжёлой обработке. Интегрированная в X-Pos функция «постоянная скорость резания» автоматически подбирает обороты шпинделя при обтачивании торца в зависимости от диаметра заготовки, обеспечивая качество поверхности, сравнимое с CNC-станками.

Основные преимущества

• Постоянная скорость резания (X-Pos)
• Высокая скорость шпинделя и двигатель 5,5 кВт
• Полная стандартная комплектация
• Крупные подшипники NSK

Технические характеристики (таблицы)
Рабочая зона
Расстояние между центрами: 1000 мм
Высота центров: 205 мм
Диаметр обработки над станиной: 380 мм
Диаметр над мостом: 580 мм
Диаметр над суппортом: 255 мм
Длина моста: 250 мм
Ширина станины: 250 мм

Ходы
Ход по X: 210 мм
Ход по Z1: 140 мм
Угол поворота верхней суппорты: ±45°

Шпиндель
Диапазон скоростей (высокий): 550 1/min - 3 000 1/min
Диапазон скоростей (низкий): 30 1/min - 550 1/min
Просвет шпинделя: 52 мм
Крепление шпинделя: Camlock D1-6
Конус шпинделя: 6 MT

Подачи
Подача X: 0,025 мм/об - 0,85 мм/об
Подача Z: 0,05 мм/об - 1,7 мм/об

Резьбонакатка
Метрическая резьба: (39) 0,2 - 14 мм
Диаметральная резьба: (21) 8 - 44 DP
Модульная резьба: 0,3 мм - 3,5 мм
Whitworth: (45) 2 - 72 TPI

Задняя бабка
Диаметр хвостовика задней бабки: 50 мм
Конус задней бабки: 4 MT
Ход хвостовика: 120 мм
Поперечная настройка: ±13 мм

Мощность привода
Номинальная мощность главного привода: 5,5 кВт

Габариты и вес
Габариты (Д x Ш x В): 1,94 м x 1,00 м x 1,32 м
Масса: 1 200 кг

Детали продукта

• Постоянная скорость резания: при обтачивании торца обороты шпинделя автоматически подстраиваются под изменяющийся диаметр заготовки, что поддерживает скорость резания на кромке и обеспечивает чистоту поверхности, сопоставимую с CNC
• Массивная ребристая станина из цельного чугуна обеспечивает жёсткость и долговечность
• Широкие закалённые и шлифованные направляющие для высоких результатов обработки и длительного срока службы
• Крупногабаритные подшипники шпинделя и высокоточная головка шпинделя для отличной соосности
• Зубчатые передачи и валы шпинделя закалены и шлифованы для тихой работы
• Двигатель шпинделя 5,5 кВт обеспечивает высокую мощность при съёме материала
• Бесступенчатая регулировка оборотов шпинделя: 30–550 и 550–3 000 rpm
• Микрометрический и револьверный упоры входят в стандартную комплектацию
• Интегрированная централизованная смазка у суппорта облегчает обслуживание
• В комплекте 3-осевой индикатор положения X.Pos с отображением оборотов и дополнительными функциями
• Электромагнитный тормоз шпинделя не требует обслуживания и обеспечивает безопасное торможение

Технические спецификации

• Модель: V-Turn 410/1000
• Manufacturer: KNUTH
• Расстояние между центрами: 1000 мм
• Диаметр над станиной: 380 мм
• Просвет шпинделя: 52 мм (Camlock D1-6, 6 MT)
• Макс. скорость шпинделя: до 3 000 1/min (двухдиапазонная)
• Главный двигатель: 5,5 кВт
• Ход X: 210 мм • Ход Z1: 140 мм
• Ход хвостовика: 120 мм • Диаметр хвостовика: 50 мм
• Габариты: 1,94 м x 1,00 м x 1,32 м • Масса: 1 200 кг
