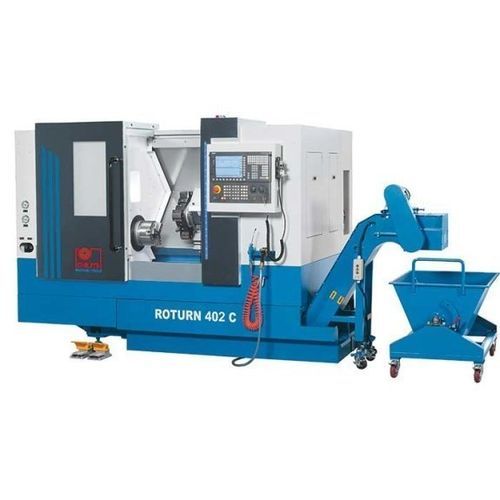

Токарный станок ЧПУ Roturn 402 C

горизонтальный2 осис наклонной станиной

Описание
Этот станок серии ROTURN C — компактный токарный станок с ЧПУ для серийного производства. Оснащён системой управления Siemens SINUMERIK 828 D Basic, наклонной станиной, 8-позиционной револьверной головкой и главным шпинделем 15 кВт; в стандарт поставки входят гидравлический 3‑кулачковый патрон со сквозным отверстием, задняя бабка с гидравлическим штоком большой длины, шарнирный транспортер для стружки и мощная система СОЖ.

Основные преимущества

• Управление Siemens SINUMERIK 828 D Basic
• Главный привод 15 кВт
• Револьвер 8 позиций
• Гидравлический 3‑кулачковый патрон со сквозным отверстием (Ø250 мм)
• Стандартный транспортер стружки и высокопроизводительная система СОЖ

Конструкция станка

• Наклонная станина на массивном основании обеспечивает высокую жёсткость и эффективный отвод стружки
• Точные линейные направляющие на осях X и Z гарантируют повторяемую точность под нагрузкой
• Закрытая рабочая зона с большой раздвижной дверцей для безопасного доступа
• Автоматическая центральная система смазки направляющих

Шпиндель

• Макс. скорость шпинделя: 2 000 об/мин (Roturn 402 C); вариант Roturn 400C — до 3 000 об/мин
• Мощность главного двигателя: 15 / 11 кВт
• Крепление шпинделя: A2-8
• Диаметр отверстия шпинделя: 86 мм (74 мм с тянущей трубой)

Сменщик инструмента

• Револьвер на 8 позиций для быстрых и точных смен инструментов
• Диаметр крепления державок: Ø40 мм

Задняя бабка и вспомогательное оборудование

• Конус задней бабки: MT5
• Диаметр пиноли: 88 мм; ход пиноли: 85 мм (гидравлика)
• Шарнирный ленточный транспортер и тележка для стружки входят в комплект
• Теплообменник для электрощита; светодиодная рабочая лампа

Стандартная комплектация (выдержка)

• Система управления Siemens SINUMERIK 828 D Basic
• Гидравлический 3‑кулачковый патрон 250 мм со сквозным отверстием
• Гидравлическая задняя бабка
• Автоматическая централизованная смазка
• Транспортер стружки цепного типа
• Система охлаждения СОЖ высокого уровня и пистолет для промывки
• Сервисный инструмент и руководство по эксплуатации

Технические характеристики

• Макс. длина заготовки: 420 мм; Высота центров: 200 мм; Макс. Ø над станиной: 400 мм; Макс. Ø над суппортом: 250 мм
• Ходы X / Z: 200 / 425 мм
• Скорость перемещений (Eilgang): X / Z 20 000 / 25 000 мм/мин
• Патрон: 250 мм; Диапазон оборотов: 50–2 000 об/мин; Крепление шпинделя: A2-8; Отверстие шпинделя: 86 мм (74 мм)
• Число позиций револьвера: 8; Диаметр державки: 40 мм
• Мощность главного привода: 15 / 11 кВт; Мотор насоса СОЖ: 0,18 кВт
• Габариты (Д x Ш x В): 3,8 м x 1,87 м x 1,91 м; Масса: 3 400 кг
