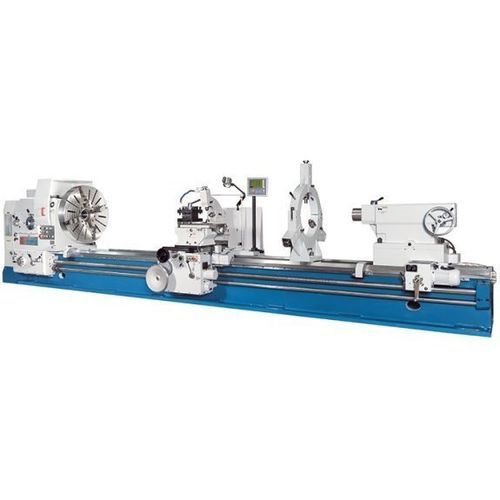

Традиционный токарный станок DL E Heavy 620/8000

горизонтальный3 оси10 инструментов

Описание
Станки серии DL E Heavy предназначены для обработки крупных диаметров и длинных заготовок. Разработанные для токарной обработки заготовок длиной до 8 000 mm и диаметром более 1 600 mm, они оснащены широким станинным ложем с ребрами жесткости для восприятия больших нагрузок. Мощные двигатели приводят главную шпиндель через точно настраиваемую многодисковую муфту. Быстрый ход в суппорте эффективен на больших длинах станины, а тяжёлая задняя бабка перемещается с электроприводом.

Ключевые характеристики

• Межцентровое расстояние до 8 000 mm
• Отверстие шпинделя 130 mm
• Главный привод 22 kW
• Высокие скорости быстрого хода в X и Z
• Поставка с собранным 3-осевым индикатором позиционирования

Технические характеристики
Рабочая зона
Длина заготовки (макс.): 8.000 mm
Диаметр обработки над станиной: 1.250 mm
Диаметр обработки над суппортом: 900 mm
Масса заготовки (макс.): 6.000 kg
Ширина станины: 755 mm
Макс. масса между центрами: 6.000 kg
Макс. масса при зажиме в патроне: 1.500 kg

Ходы
Ход по X: 630 mm
Ход по Z: 7.800 mm
Ход по Z1: 300 mm
Угол поворота верхнего суппорта: ± 180°

Главный шпиндель
Скорости шпинделя (справа): 3,15 1/min - 315 1/min
Скорости шпинделя (слева): 4 1/min - 315 1/min
Отверстие шпинделя: 130 mm
Крепление шпинделя: ISO A2-15

Ускоренный ход
Ускоренный ход X: 1.870 mm/min
Ускоренный ход Z: 3.740 mm/min

Подача
Подача X: 0,064 mm/обр - 12 mm/обр
Подача Z: 0,032 mm/обр - 6 mm/обр
Подача Z1: 0,016 mm/обр - 3 mm/обр

Резьбонарезание
Метрическая: 1 mm - 120 mm
Диаметральная: (42) 30 - 1/4 DP
Модуль: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Задняя бабка
Диаметр пиноли задней бабки: 160 mm
Конус пиноли: метрич. 80
Ход пиноли: 300 mm
Поперечная регулировка: ± 2,5 mm

Мощность привода
Мощность главного привода: 22 kW

Габариты и вес
Габариты (Д x Ш x В): 11,1 m x 1,88 m x 1,92 m
Вес: 16.800 kg

Детали продукта

• 22 kW двигатель обеспечивает высокую режущую способность
• Массивная литая станина с ребрами жёсткости минимизирует вибрации
• Индукционно закалённые и шлифованные направляющие
• Надёжная многодисковая муфта для привода шпинделя
• Отдельный мотор для ускоренного хода по X и Z
• Джойстик для управления подачами X/Z на суппорте
• Моторное позиционирование задней бабки (модели от 3000 mm)
• Крупногабаритные подшипники шпинделя
• Поставка с собранным 3-осевым индикатором положения
• Защищённая муфта перегрузки в фартуке

Функции 3-осевого индикатора

• Повышенная точность и снижение ошибок
• Разрешающая способность: 0.01 / 0.005 mm
• Координаты сохраняются при выключении дисплея
• Расчёт отверстий по кругу и функция калькулятора
• Хранение для 10 инструментов, переключение радиус/диаметр, мм/дюйм конверсия
• Читаемый дисплей и удобная клавиатура

Стандартное оборудование

• 3-осевой индикатор положения X.Pos 3.2
• Планшайба 4 кулачка Ø 1000 mm (независимая, поставляется с набором твёрдых кулачков)
• Система охлаждения
• Следящая талька 50-220 mm
• Люнет 50-590 mm
• Моторизованная задняя бабка
• LED рабочая лампа
• Центровые призмы
• Уменьшающая гильза
• Анкерные болты
• Центральная смазка
• Эксплуатационный инструмент
• Руководство по эксплуатации

Опции

• Люнет 220-630 mm
