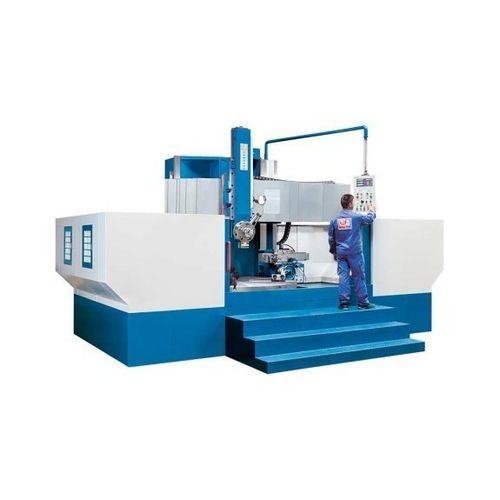

Традиционный токарный станок VDM 2600 S

вертикальный3 осис сервоприводом

Описание
Вертикальный токарный станок VDM 2600 S (конвенционального типа) предназначен для обработки заготовок большого диаметра и значительной массы. Конструкция обеспечивает безопасную и удобную погрузку/разгрузку с помощью крана или погрузчика. Подача осуществляется динамомощным серводвигателем, а поперечная траверса фиксируется гидравлически. Главный привод с редуктором обеспечивает высокий крутящий момент для черновой обработки; для обработки внешнего контура доступен боковой суппорт с собственной подачей. В стандартной комплектации установлен 3-осевой указатель положения для обеспечения точности.

Основные преимущества

• Оптимальная компоновка для погрузки кранами и погрузчиками
• Бесступенчатое управление подачей с помощью серводвигателя высокого крутящего момента
• Длинная жёсткая вертикальная консоль с закалёнными направляющими
• Боковой суппорт с собственной подачей для наружной обработки
• Редукторный привод главного шпинделя для высокого момента
• 3-осевой индикатор положения в стандартной комплектации

Рабочая зона (техническая таблица)
Макс. диаметр обработки: 2.600 мм
Диаметр обработки верхнего держателя: 2.600 мм
Диаметр обработки бокового держателя: 2.300 мм
Макс. высота обработки: 1.500 мм
Диапазон поворота верхнего держателя: ± 30°
Макс. длина заготовки: 1.500 мм
Макс. масса заготовки: 10.000 кг

Ходы (техническая таблица)
Ход X1 (верхний суппорт): 1.300 мм
Ход Z1 (верхний суппорт): 1.000 мм
Ход W (траверса): 1.100 мм
Ход X2 (боковой суппорт): 730 мм
Ход Z2 (боковой суппорт): 1.180 мм

Главный шпиндель (техническая таблица)
Диапазон частот: 1,4 1/min - 45 1/min
Макс. крутящий момент шпинделя: 32.000 Нм
Диаметр поворотного стола: 2.300 мм

Ускоренный ход (техническая таблица)
Ускоренный ход верхнего суппорта: 1.800 мм/мин
Ускоренный ход бокового суппорта: 1.800 мм/мин

Подачи (техническая таблица)
Подача по оси X: 0,8 мм/мин - 86 мм/мин
Подача по оси Z: 0,8 мм/мин - 86 мм/мин
Подача по оси W: 440 мм/мин

Инструмент (техническая таблица)
Державка инструмента: 30 мм x 40 мм
Макс. масса инструмента: 50 кг

Мощности привода (техническая таблица)
Мощность главного привода: 37 кВт
Мощность привода X: 4,7 кВт
Мощность привода Z: 4,7 кВт

Габариты и масса (техническая таблица)
Габариты (Д x Ш x В): 7,9 м x 5,3 м x 5,4 м
Масса станка: 27.500 кг

Подробности продукта

• Бесступенчатая регулировка подачи с помощью серводвигателя для мощной и точной подачи консоли
• Хорошая доступность для кранов и погрузчиков; оптимизированная компоновка для тяжёлых деталей
• Тяжёлая конструкция стойки с широкими закалёнными направляющими обеспечивает высокую жёсткость
• Гидравлическая фиксация поперечной траверсы
• Шпиндель установлен в высокоточных двухрядных роликовых подшипниках и регулируем
• Редукторный привод обеспечивает широкий диапазон скоростей и высокий момент
• Доступен боковой суппорт с собственной подачей для обработки наружного контура
